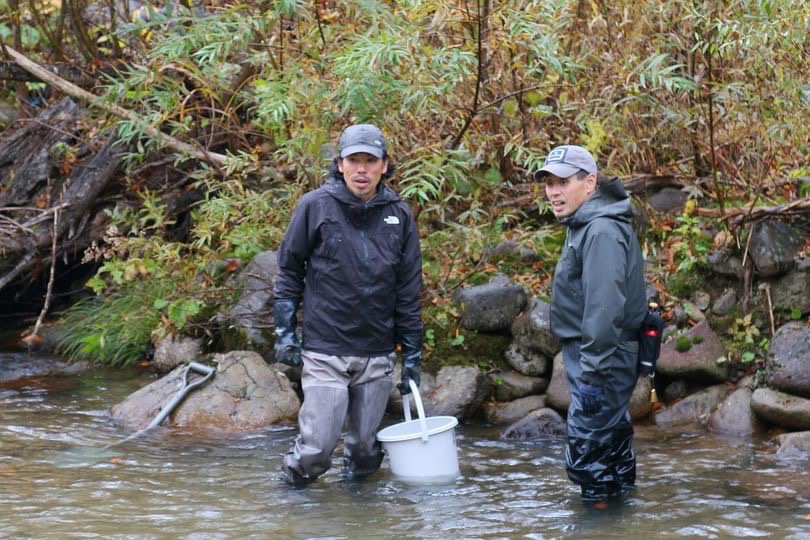

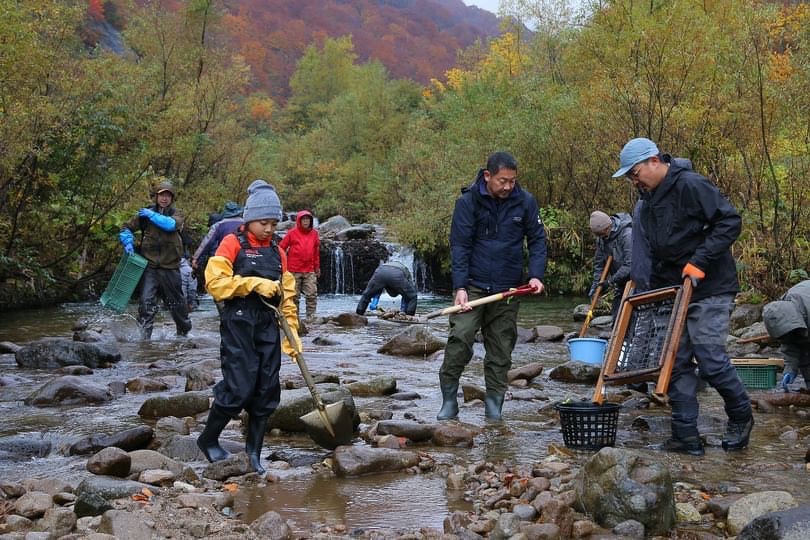

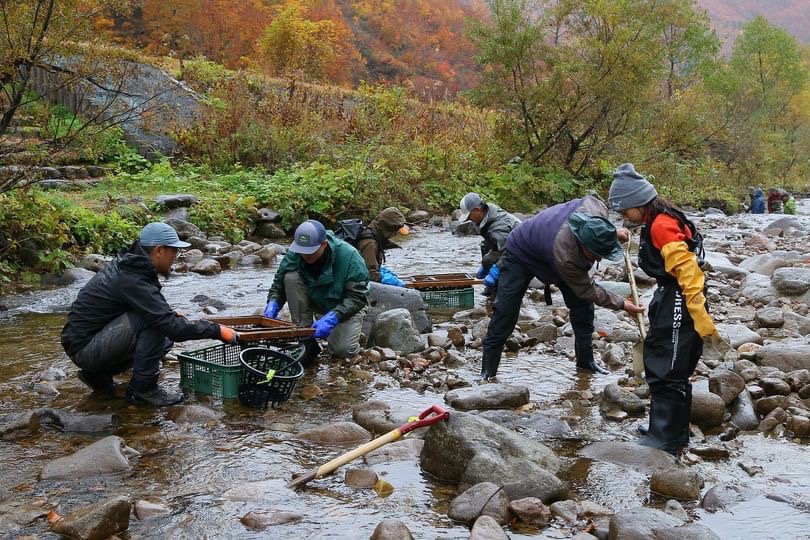

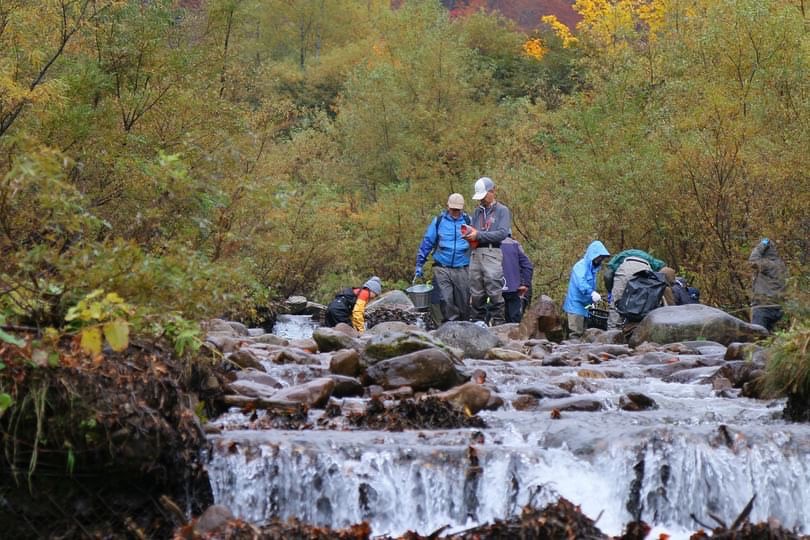

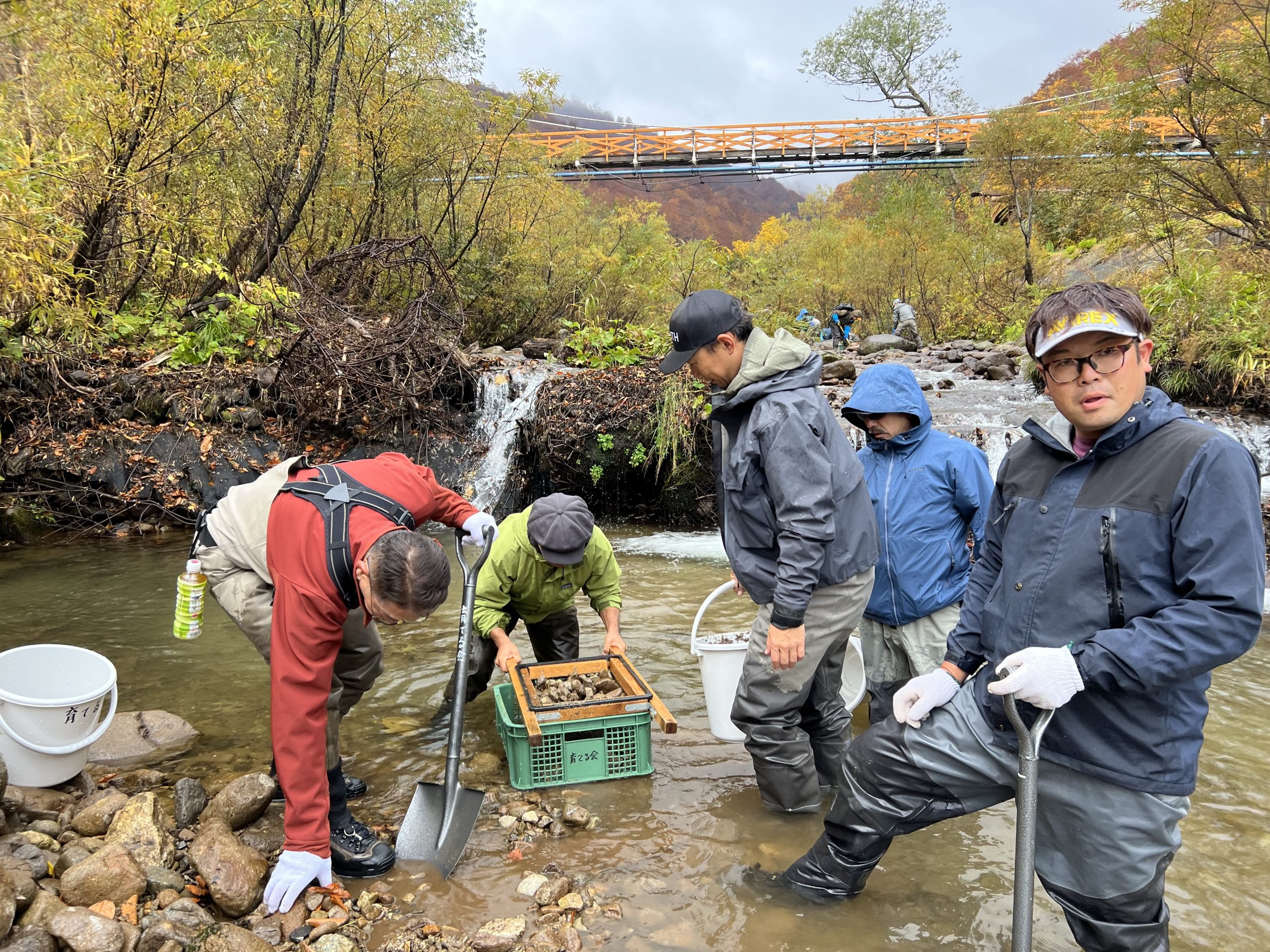

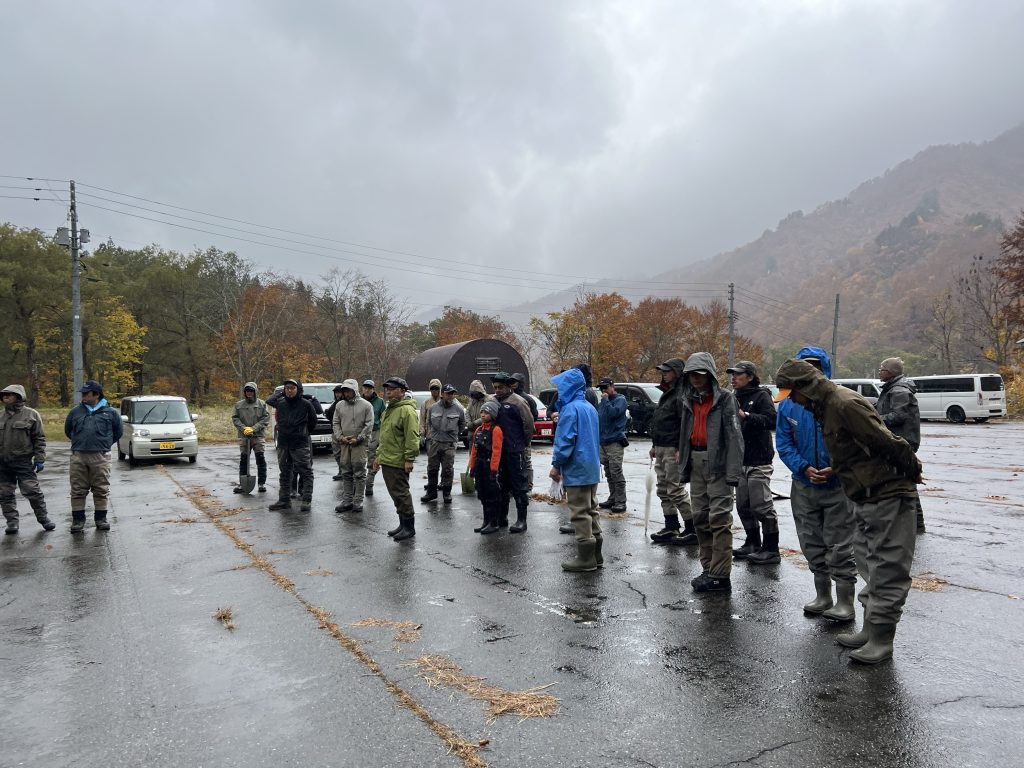

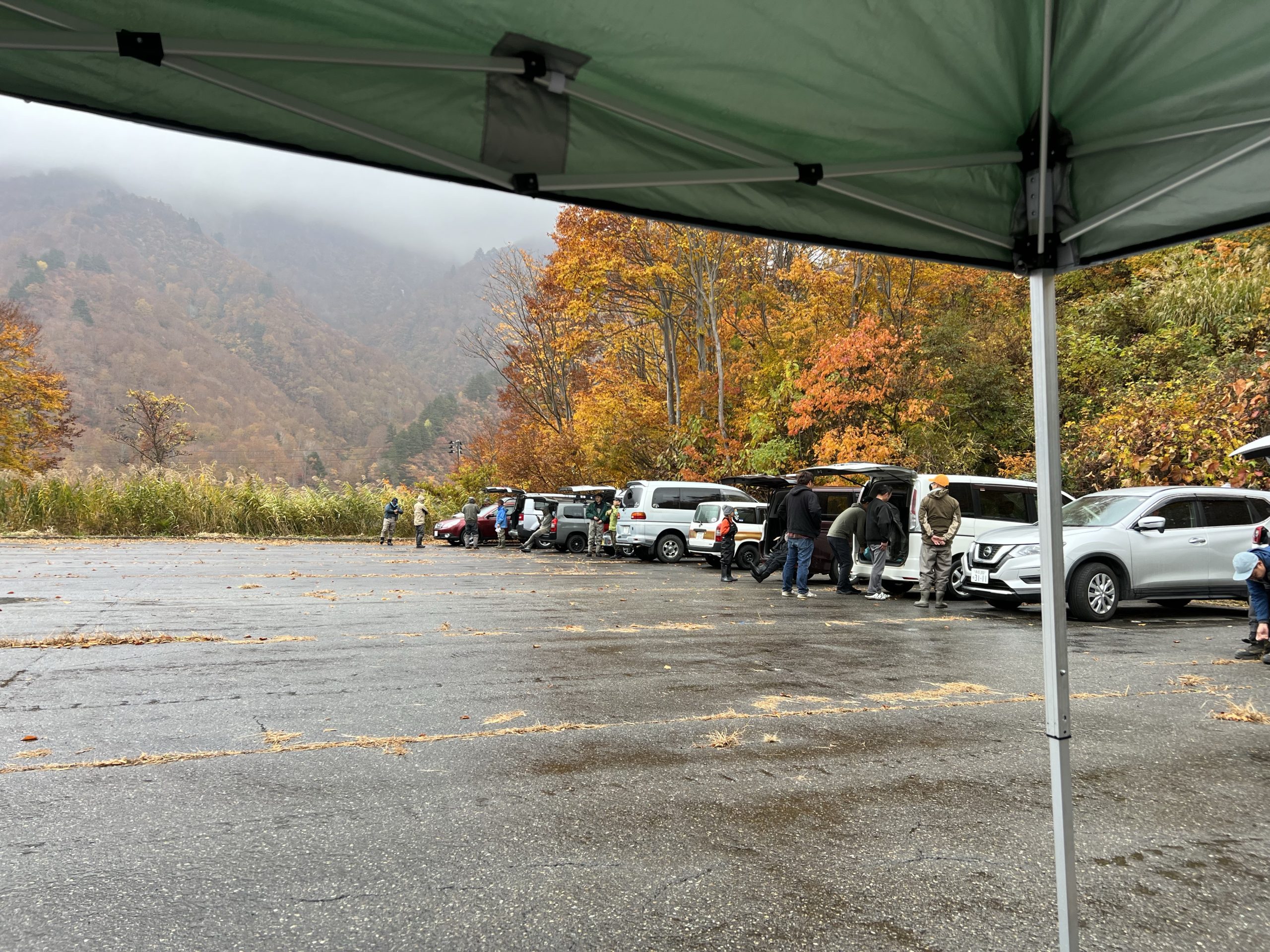

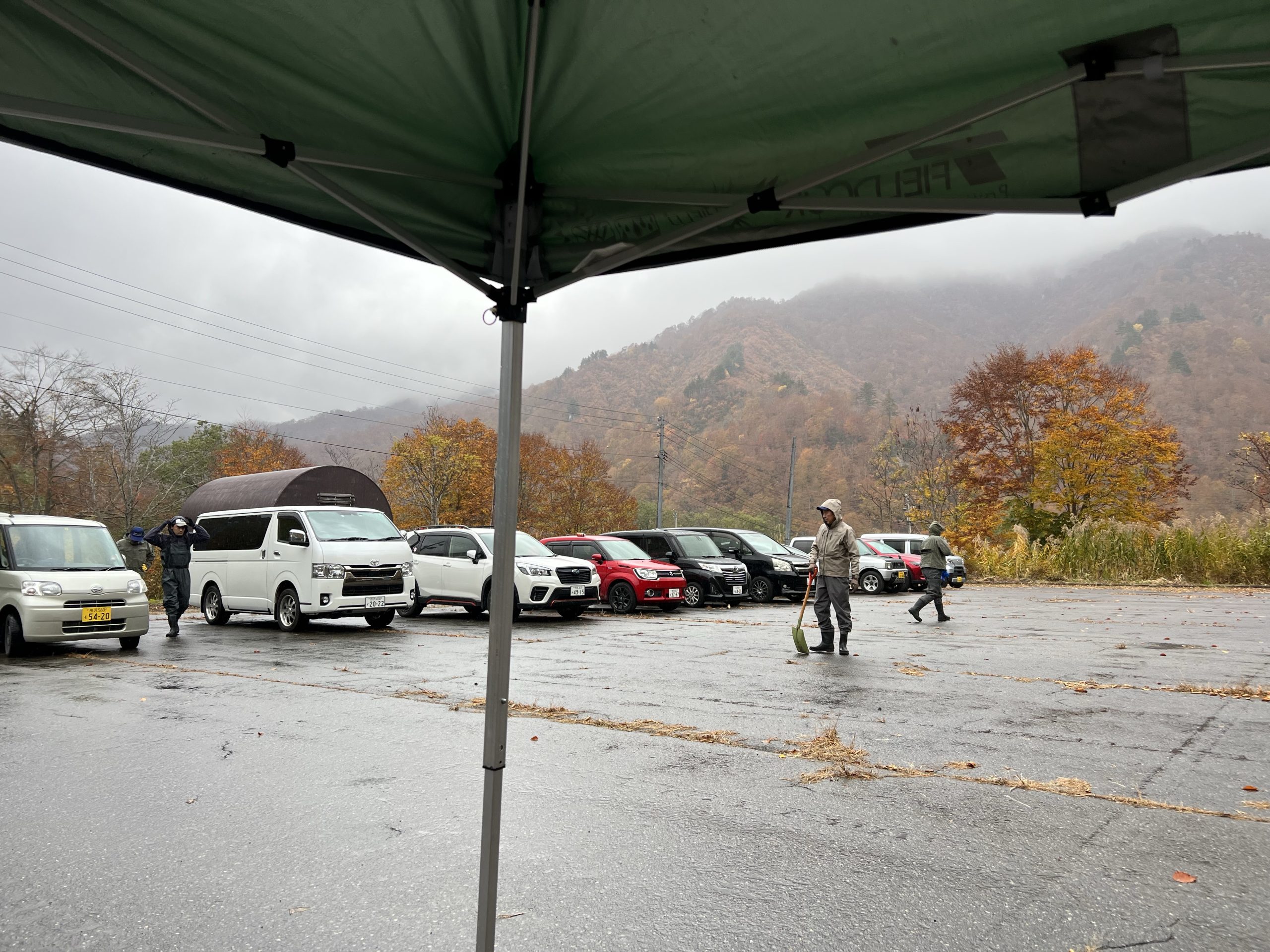

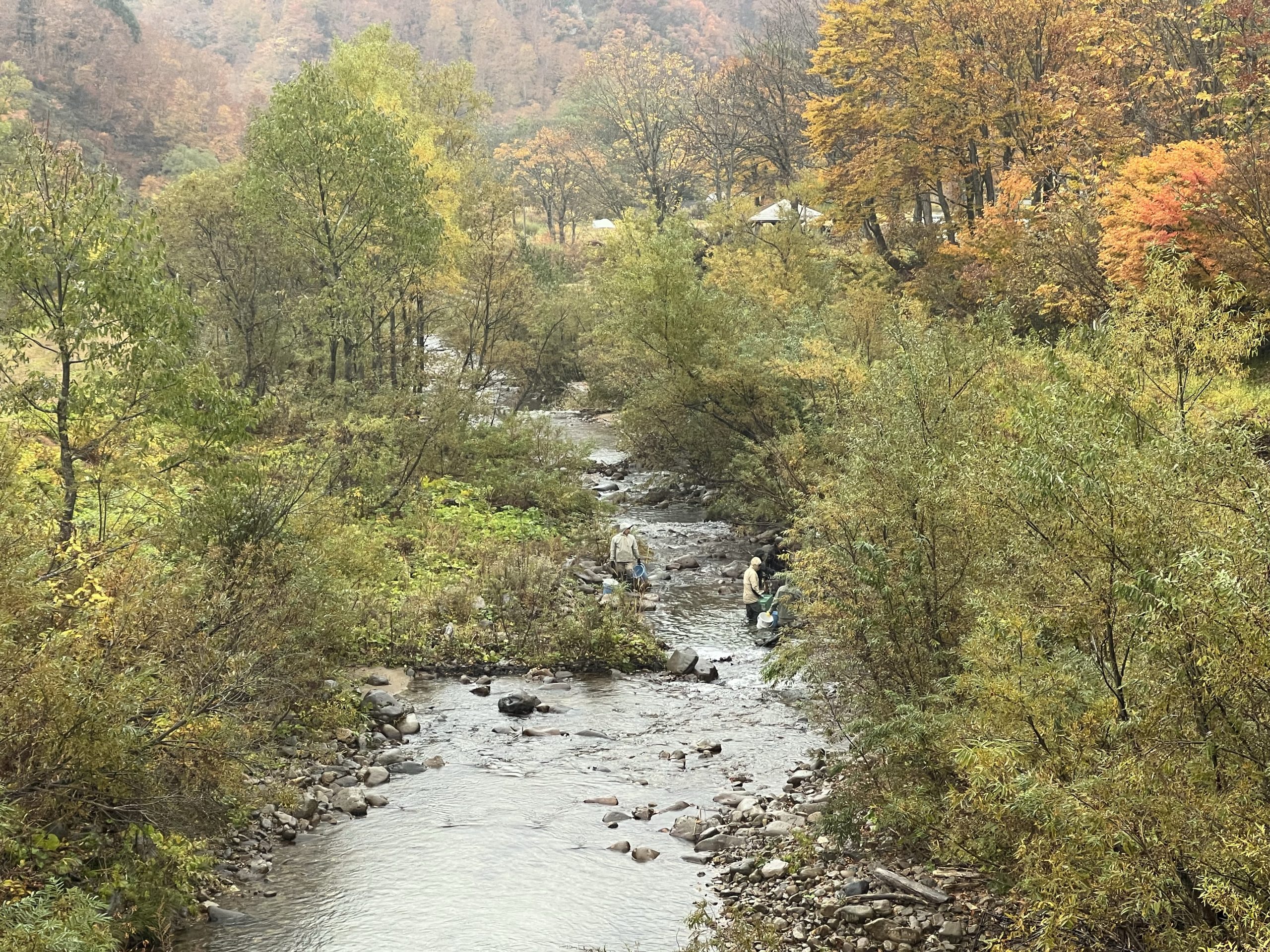

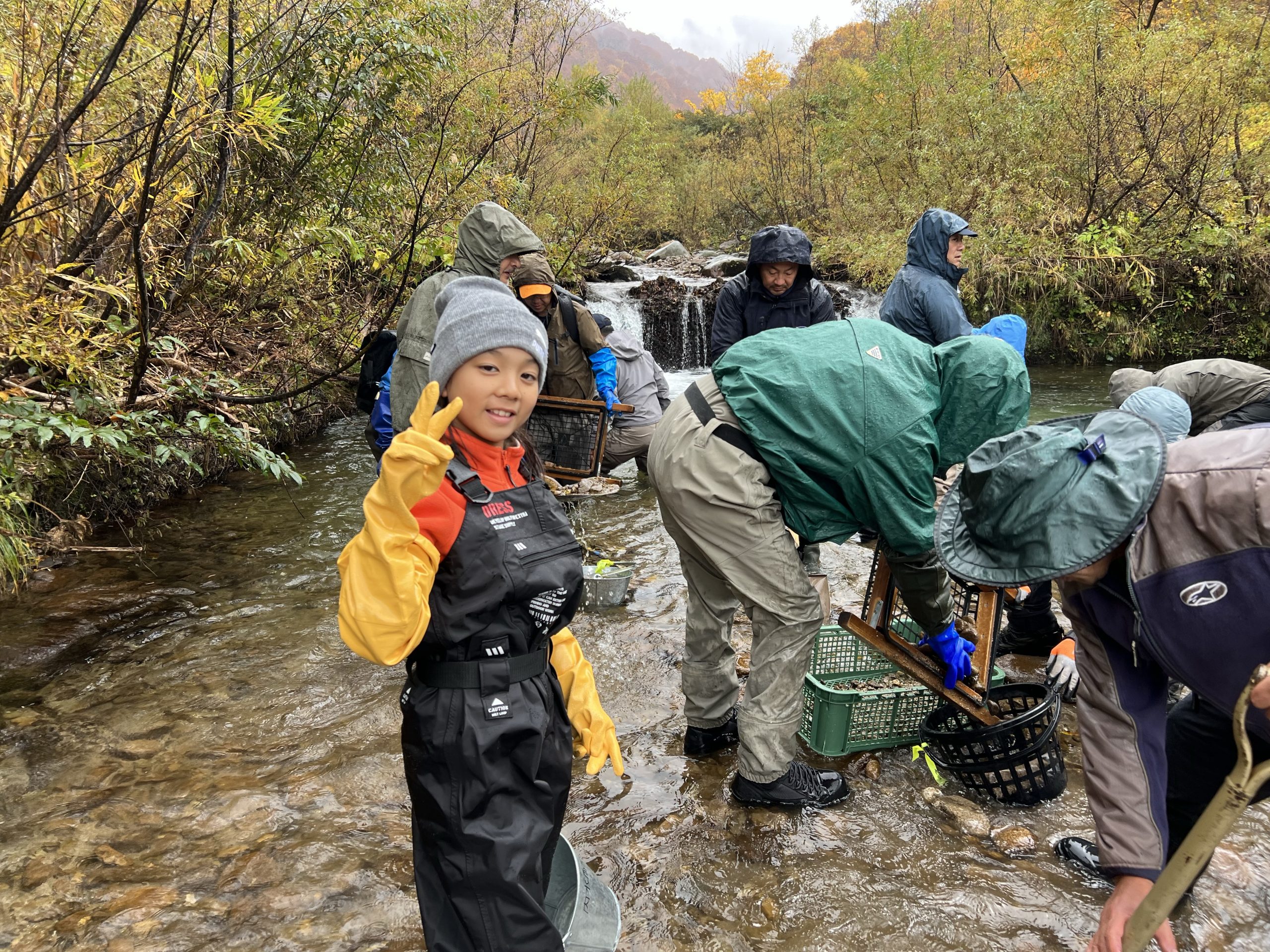

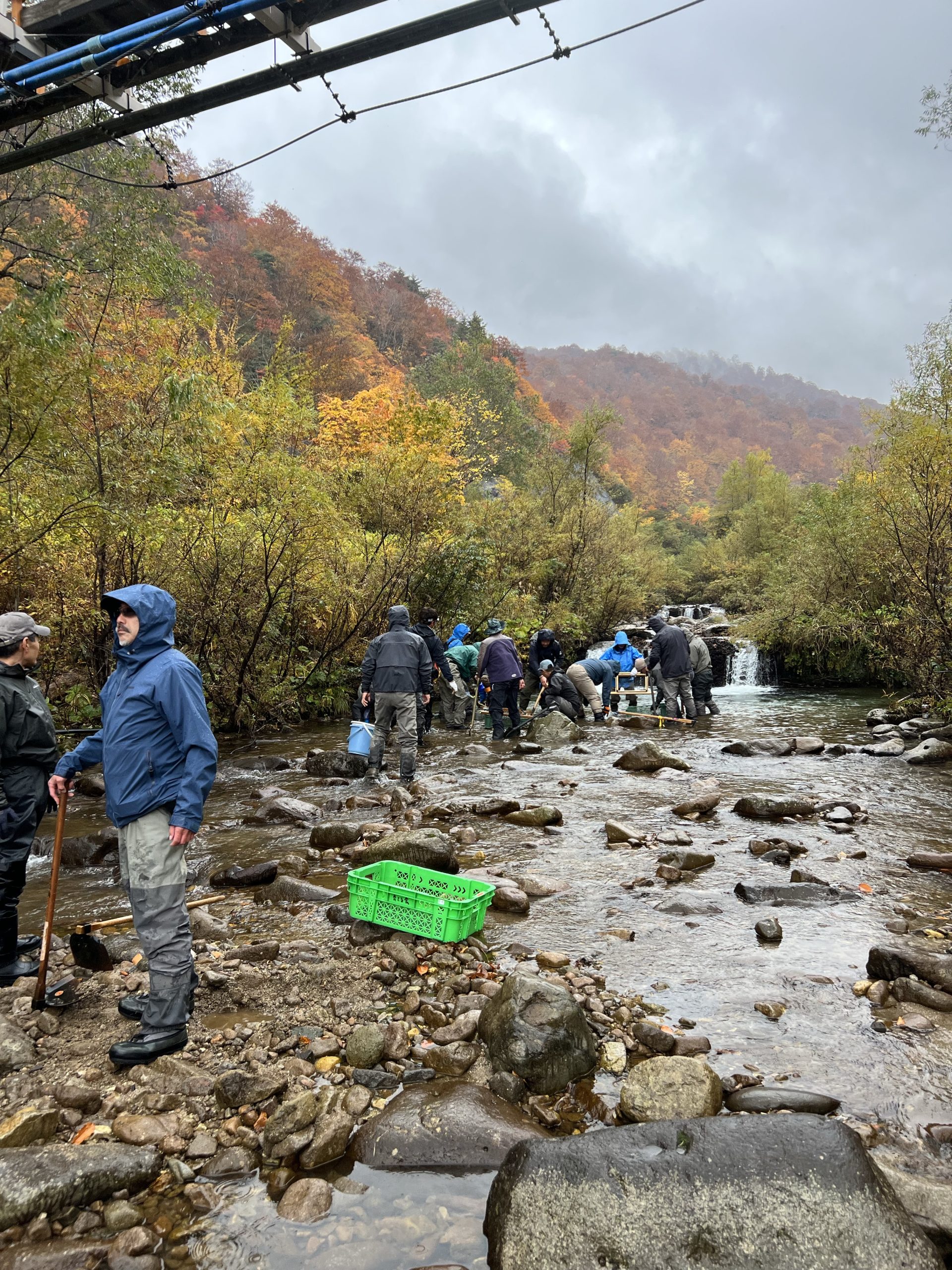

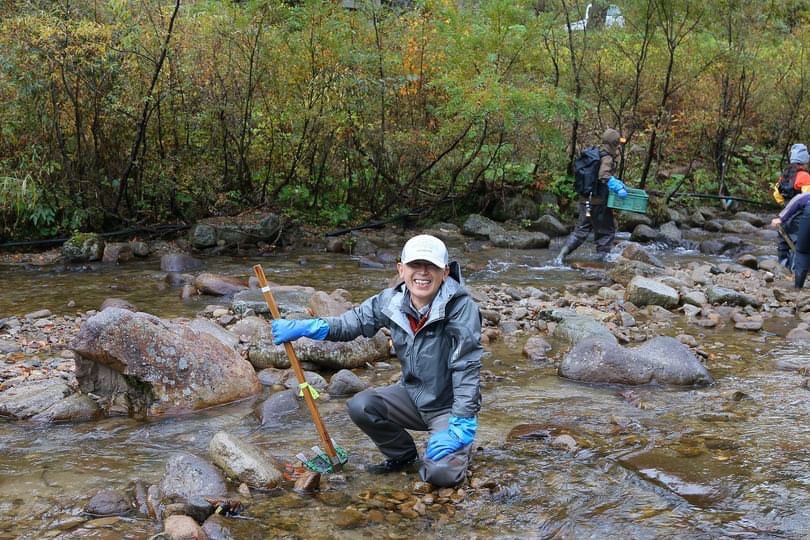

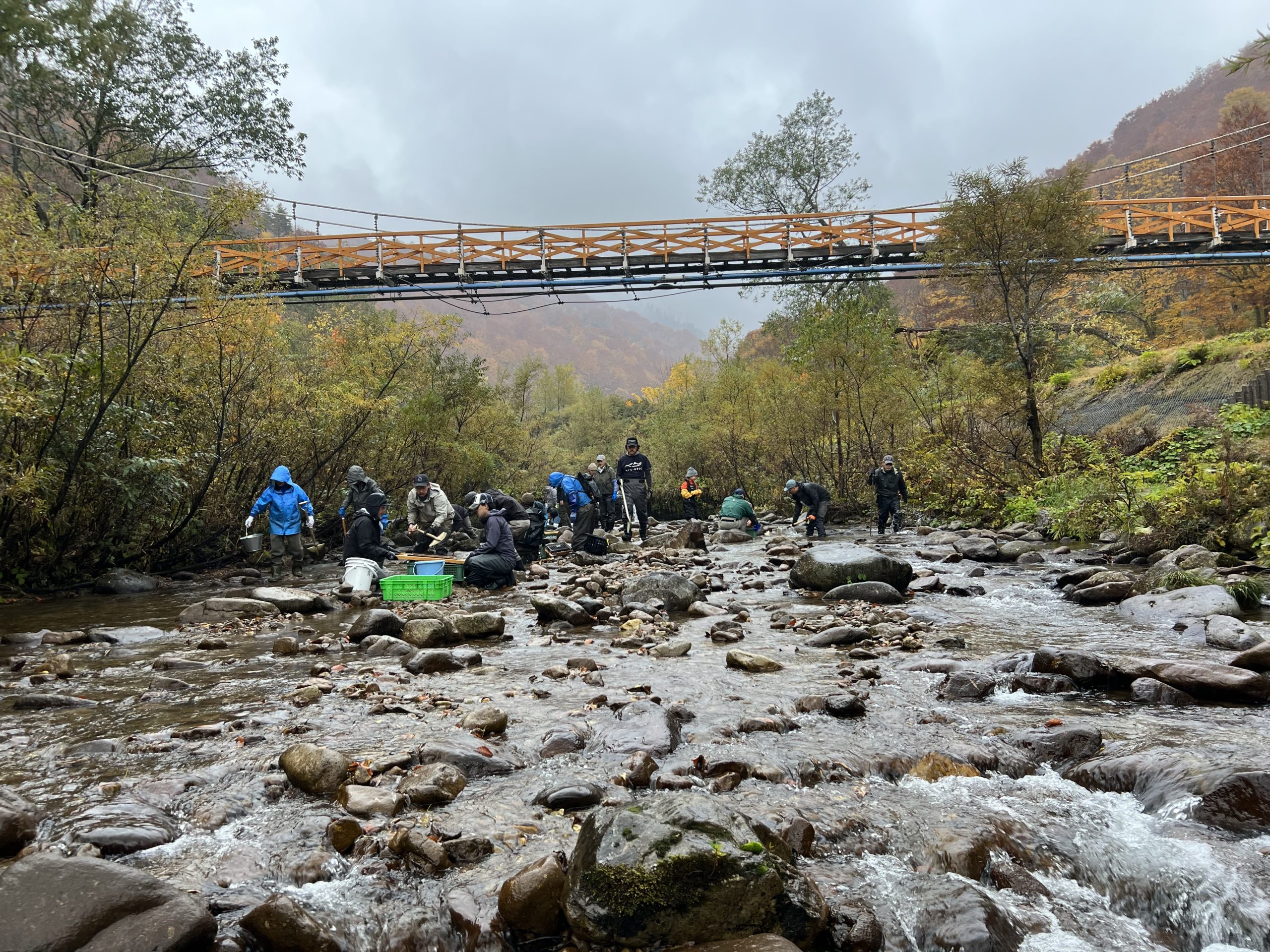

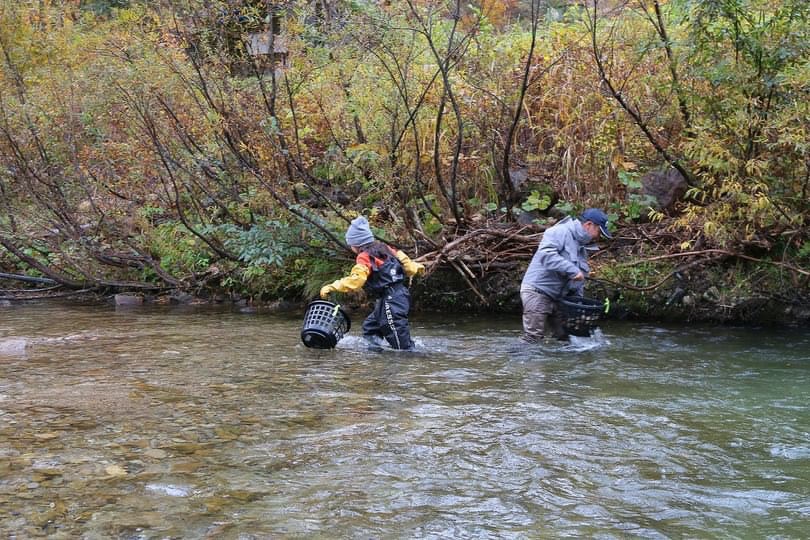

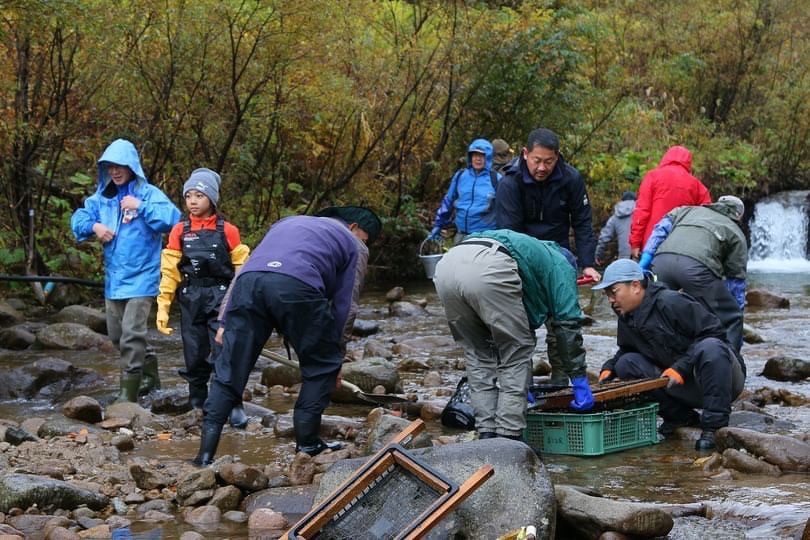

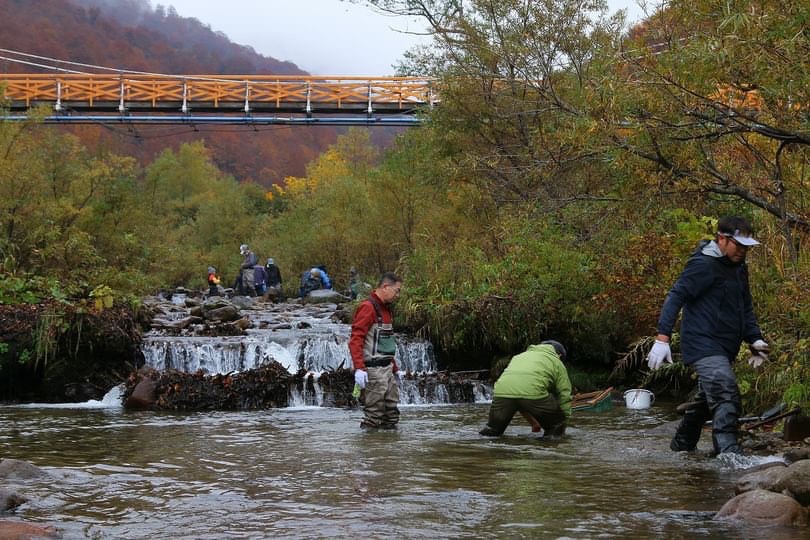

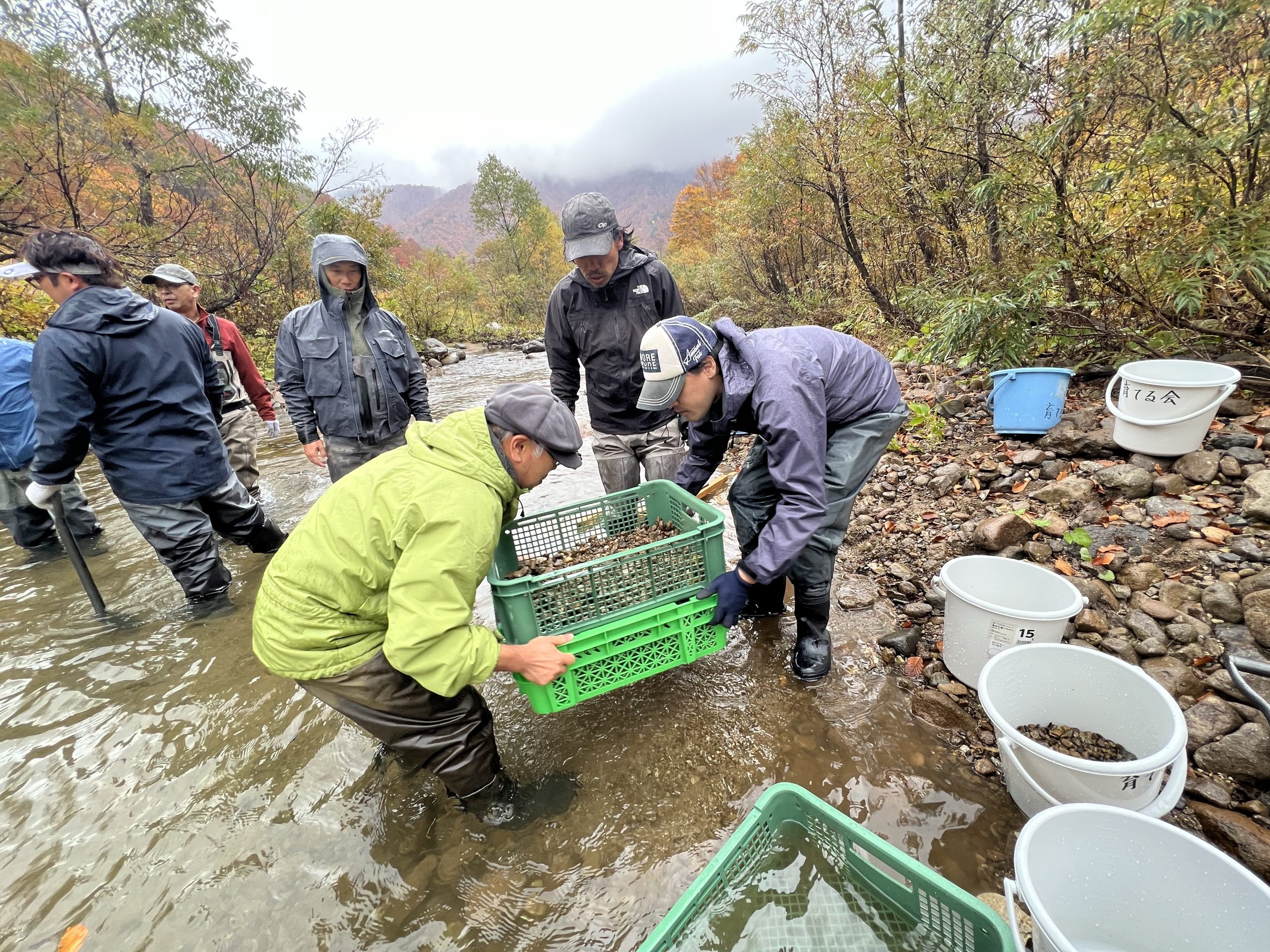

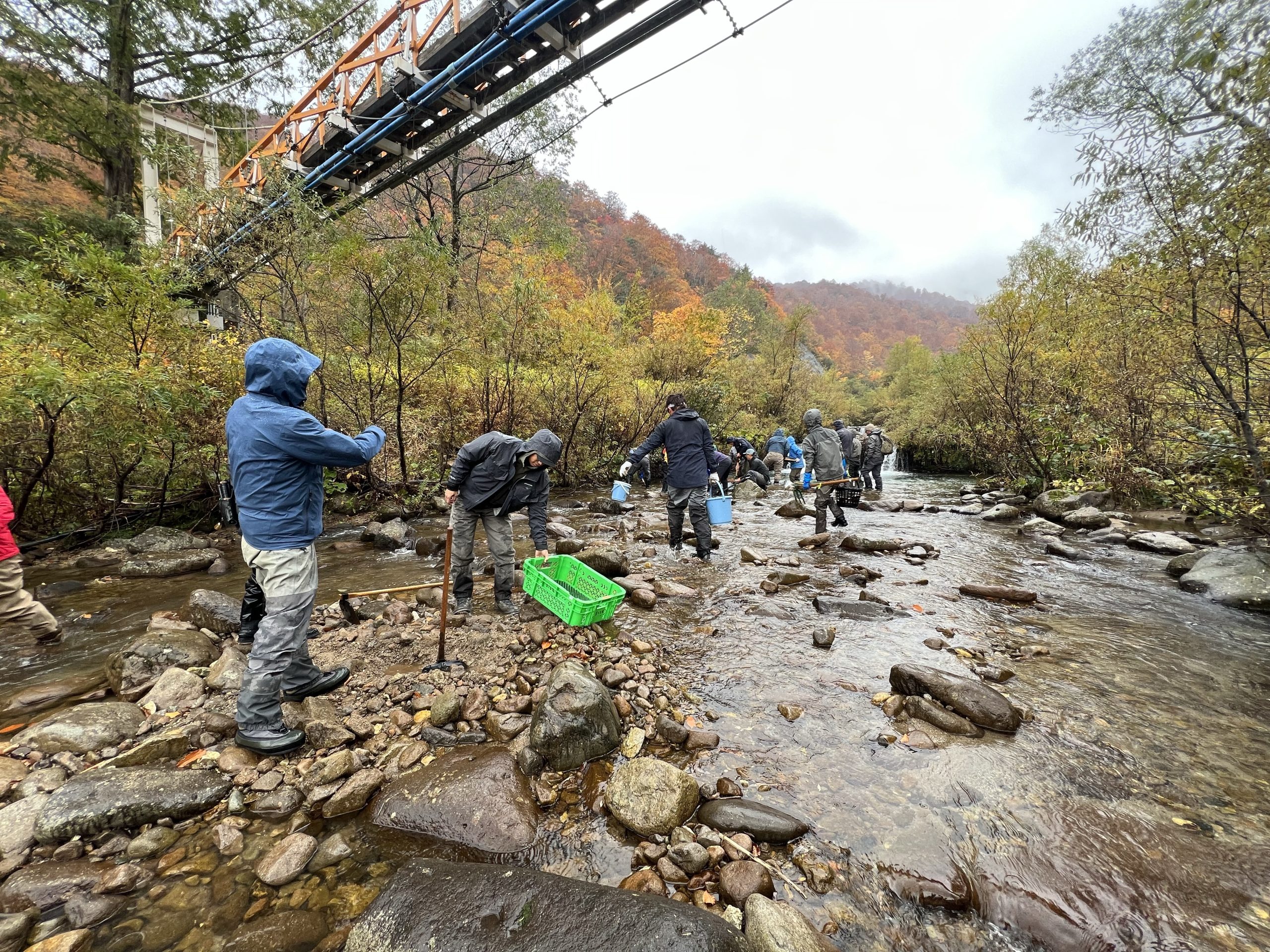

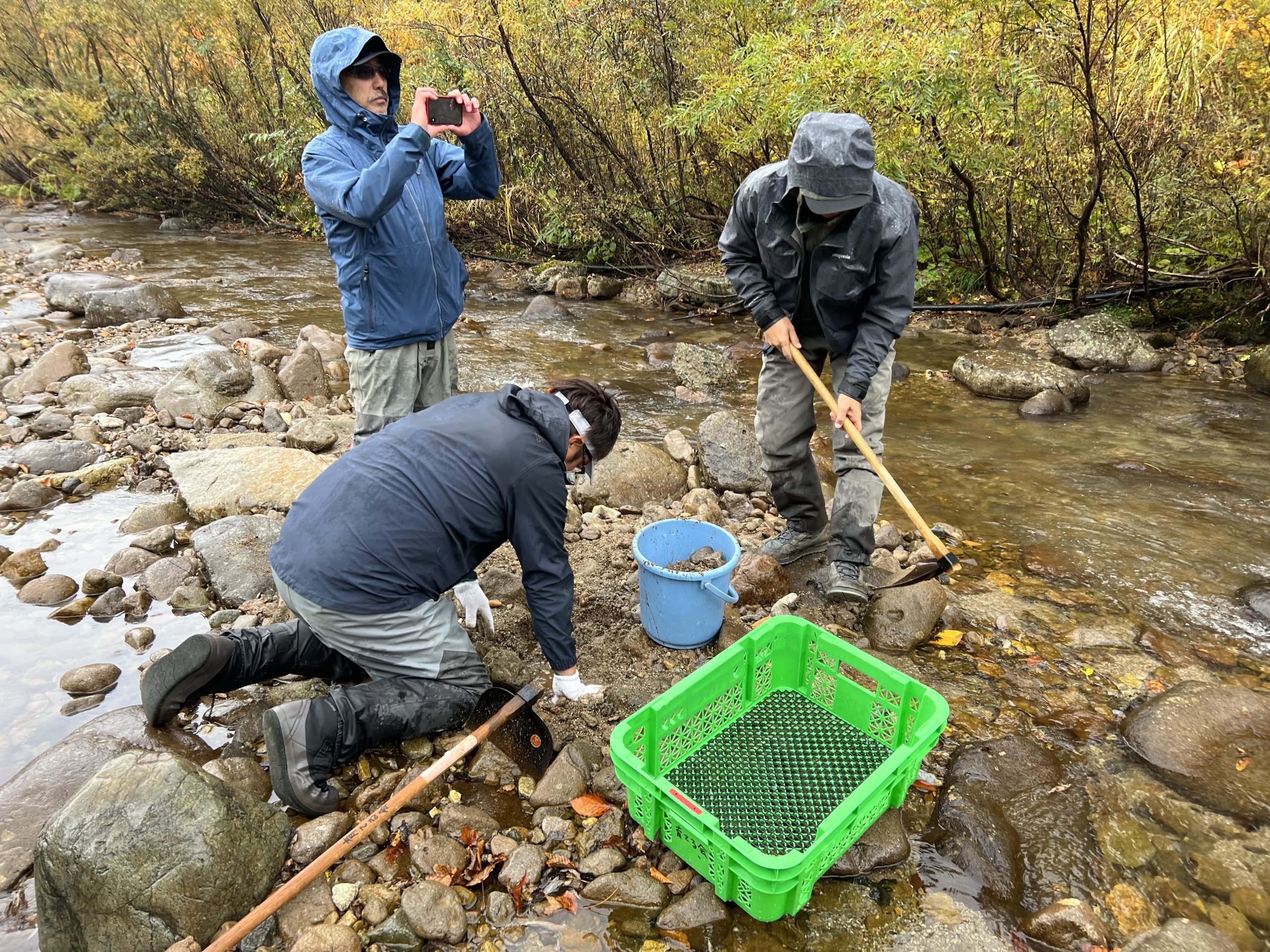

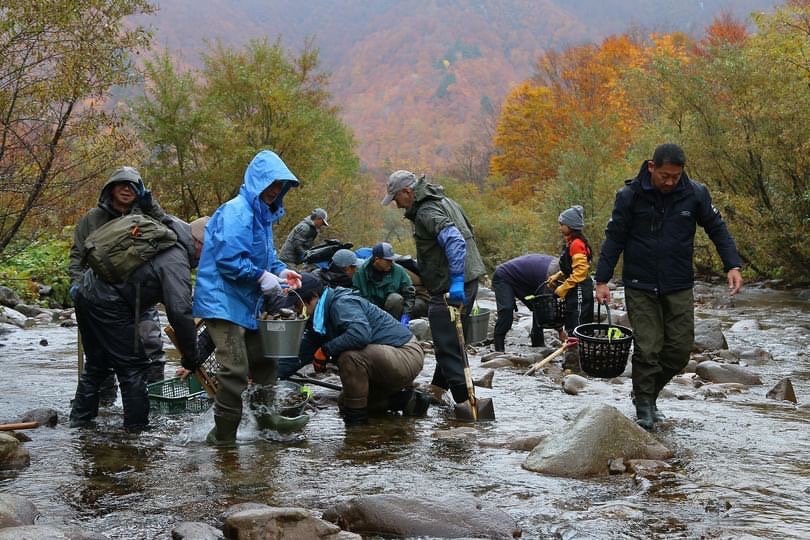

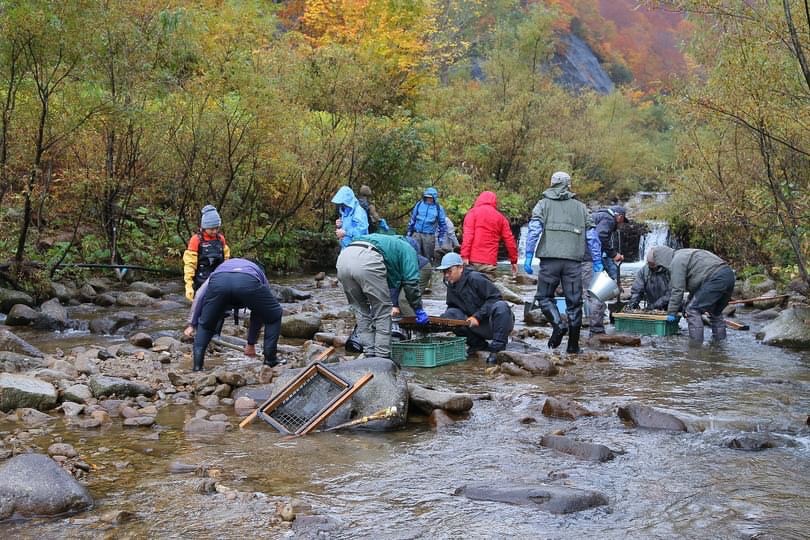

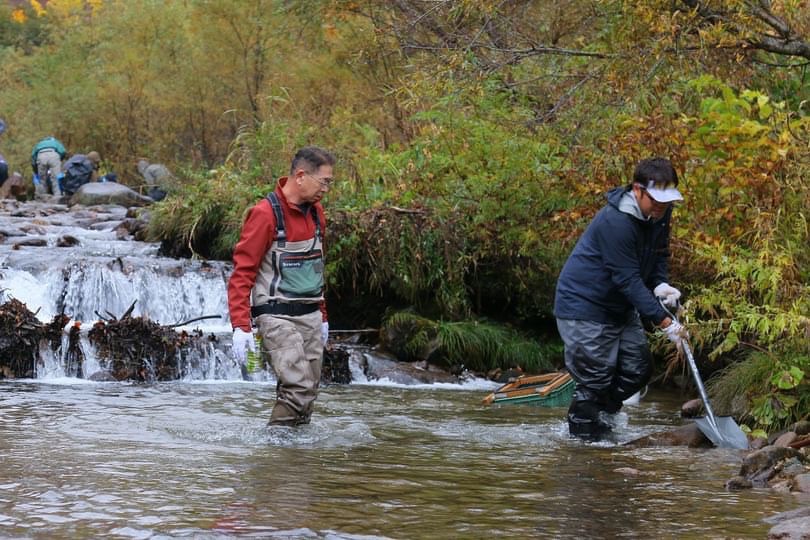

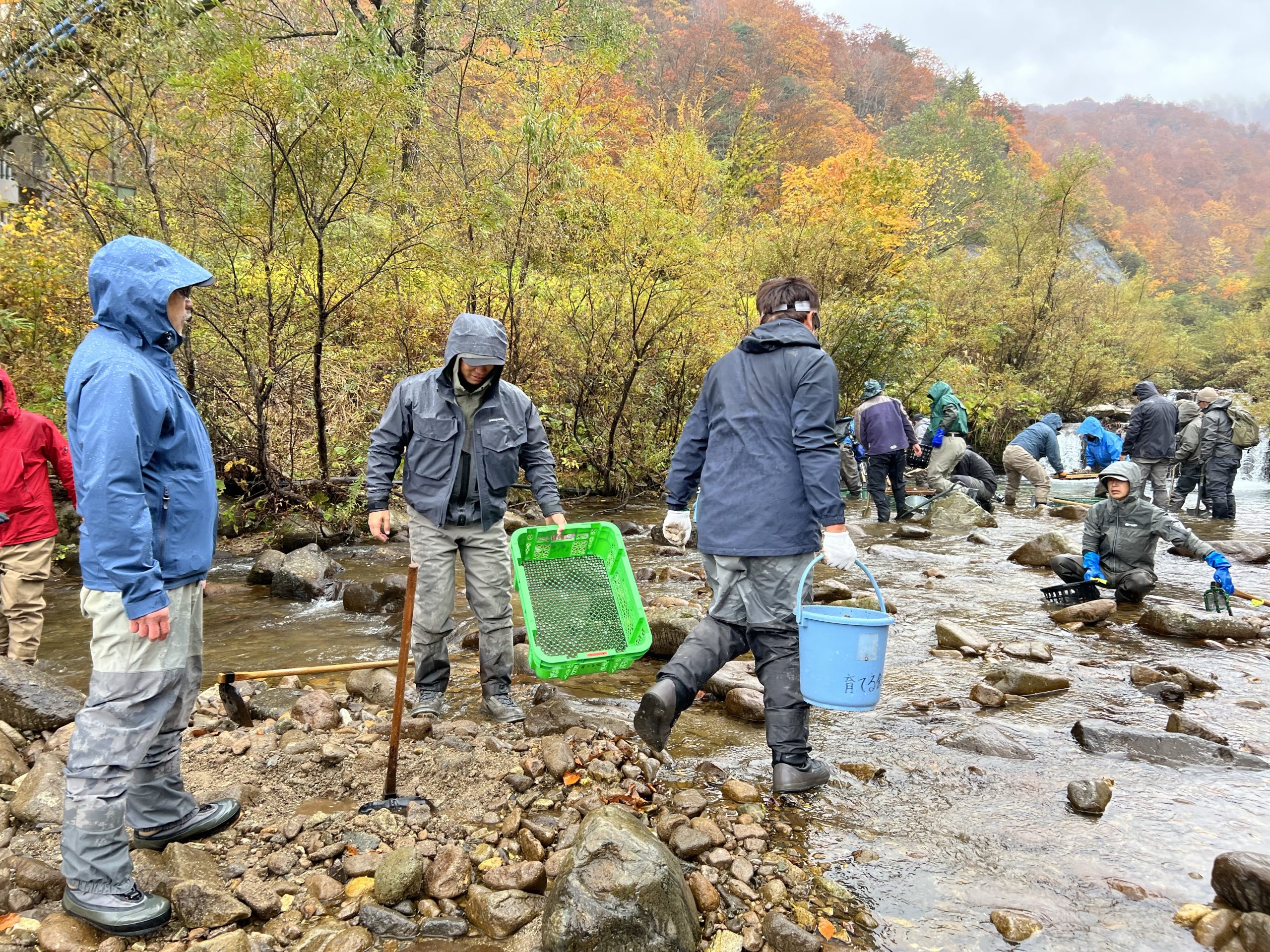

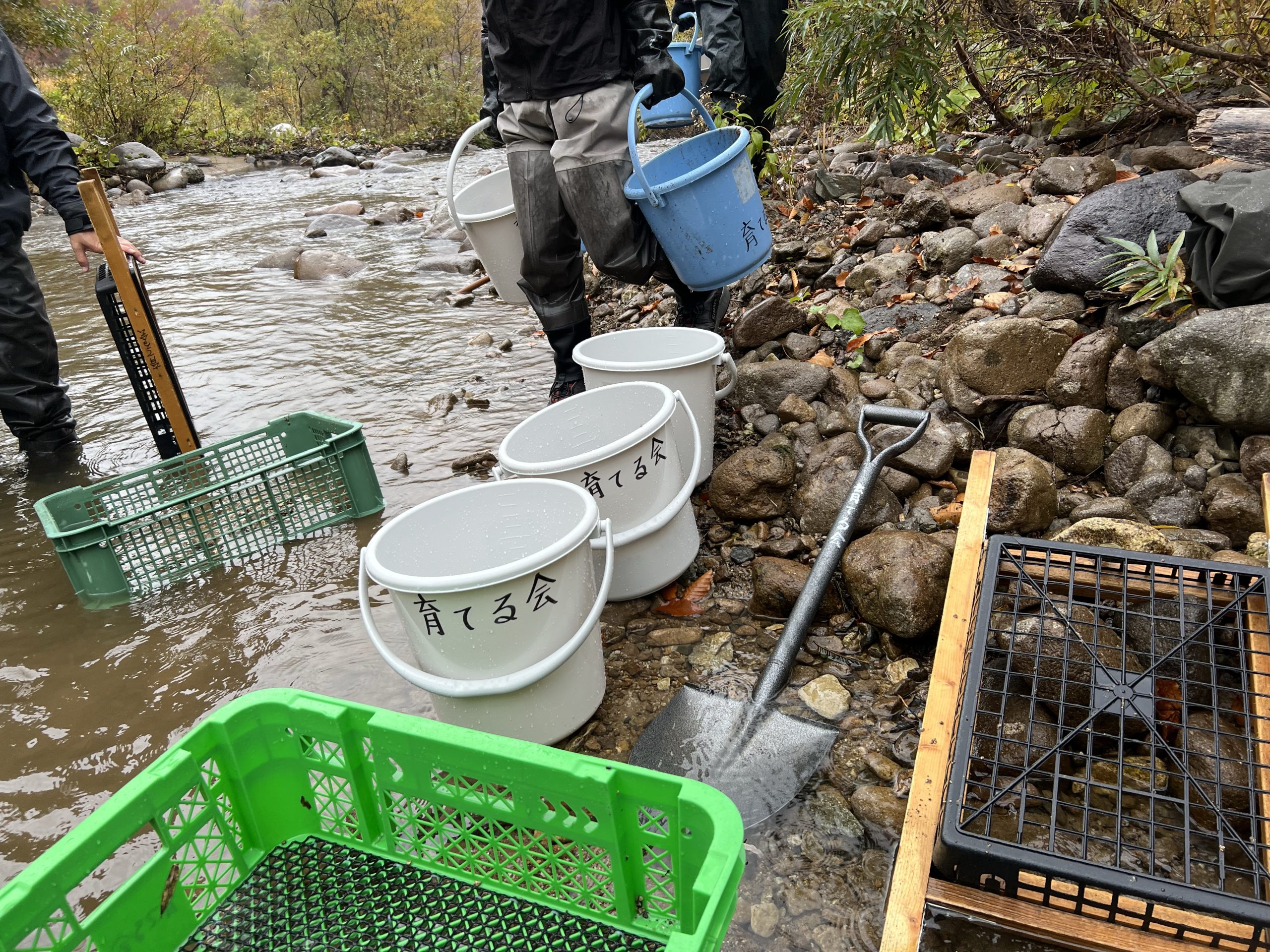

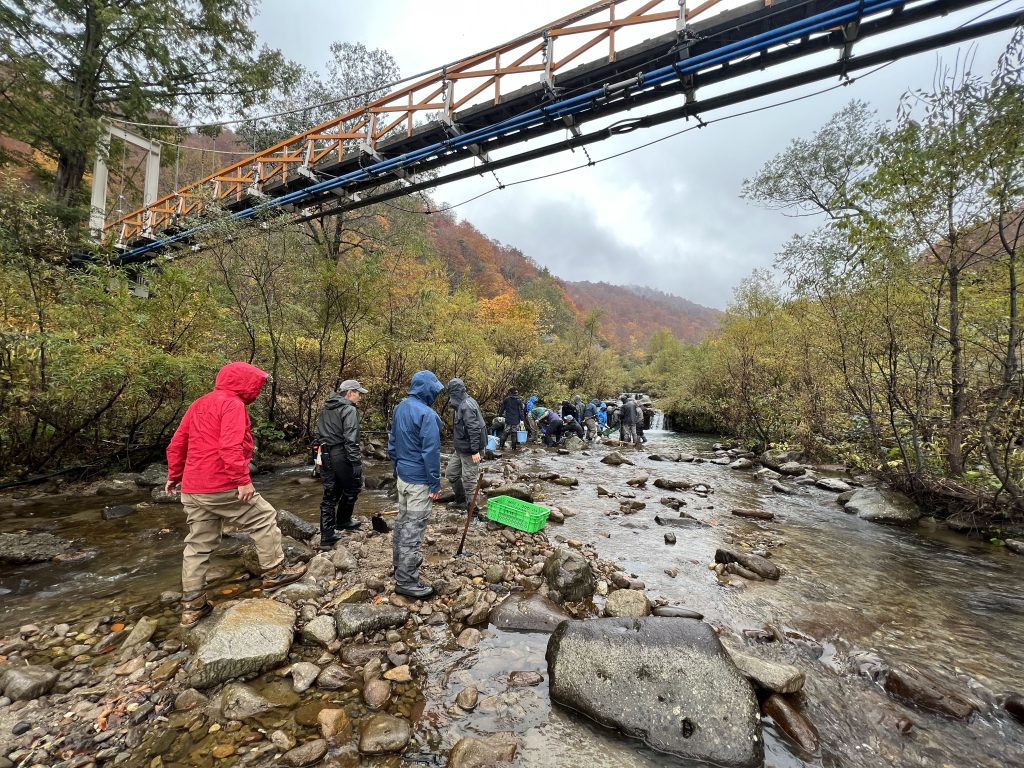

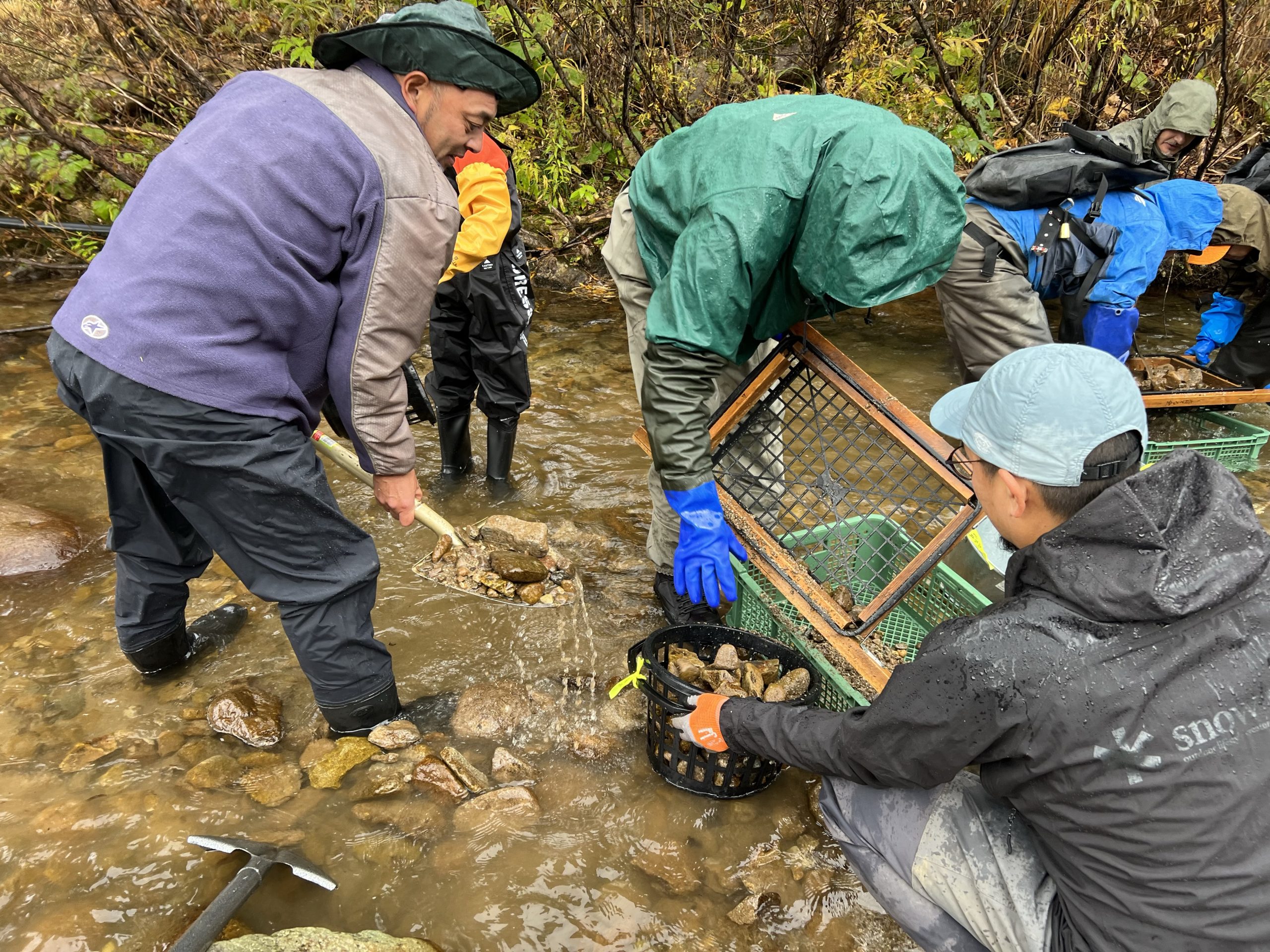

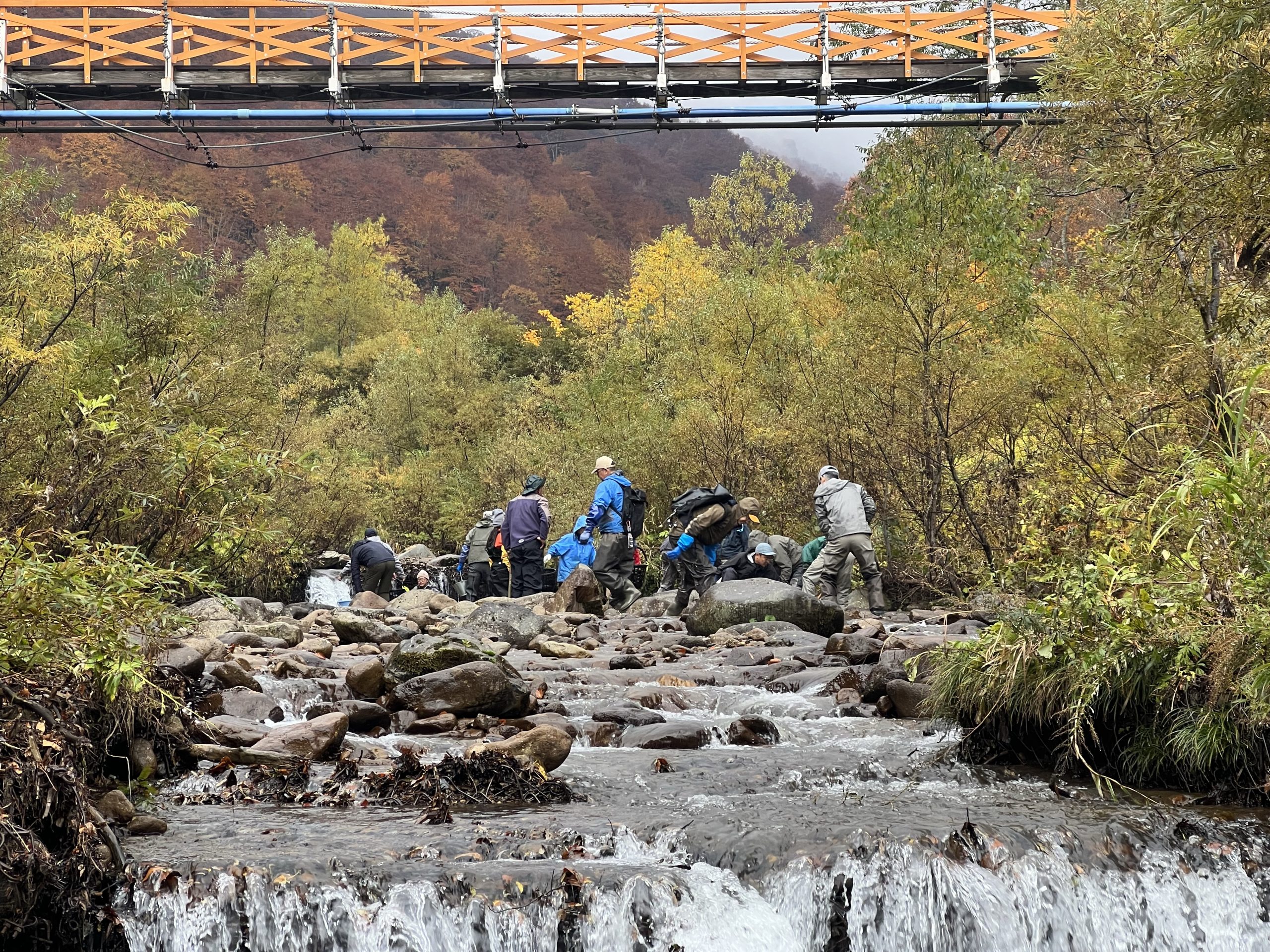

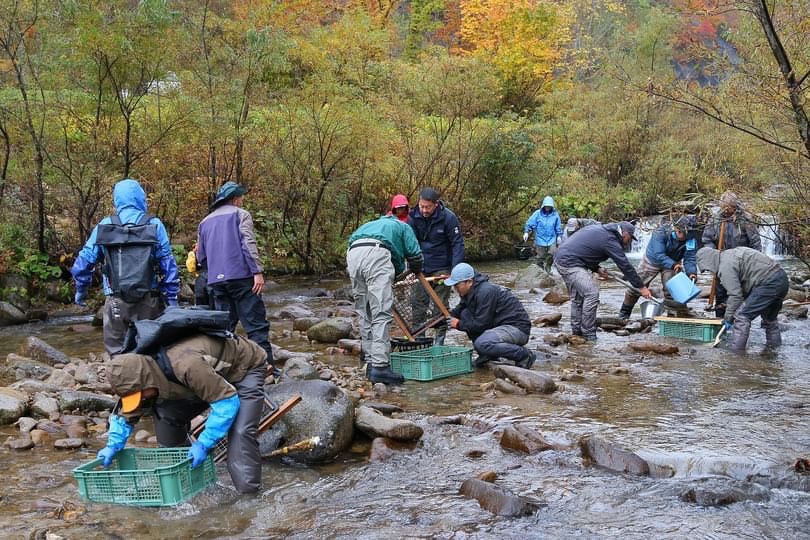

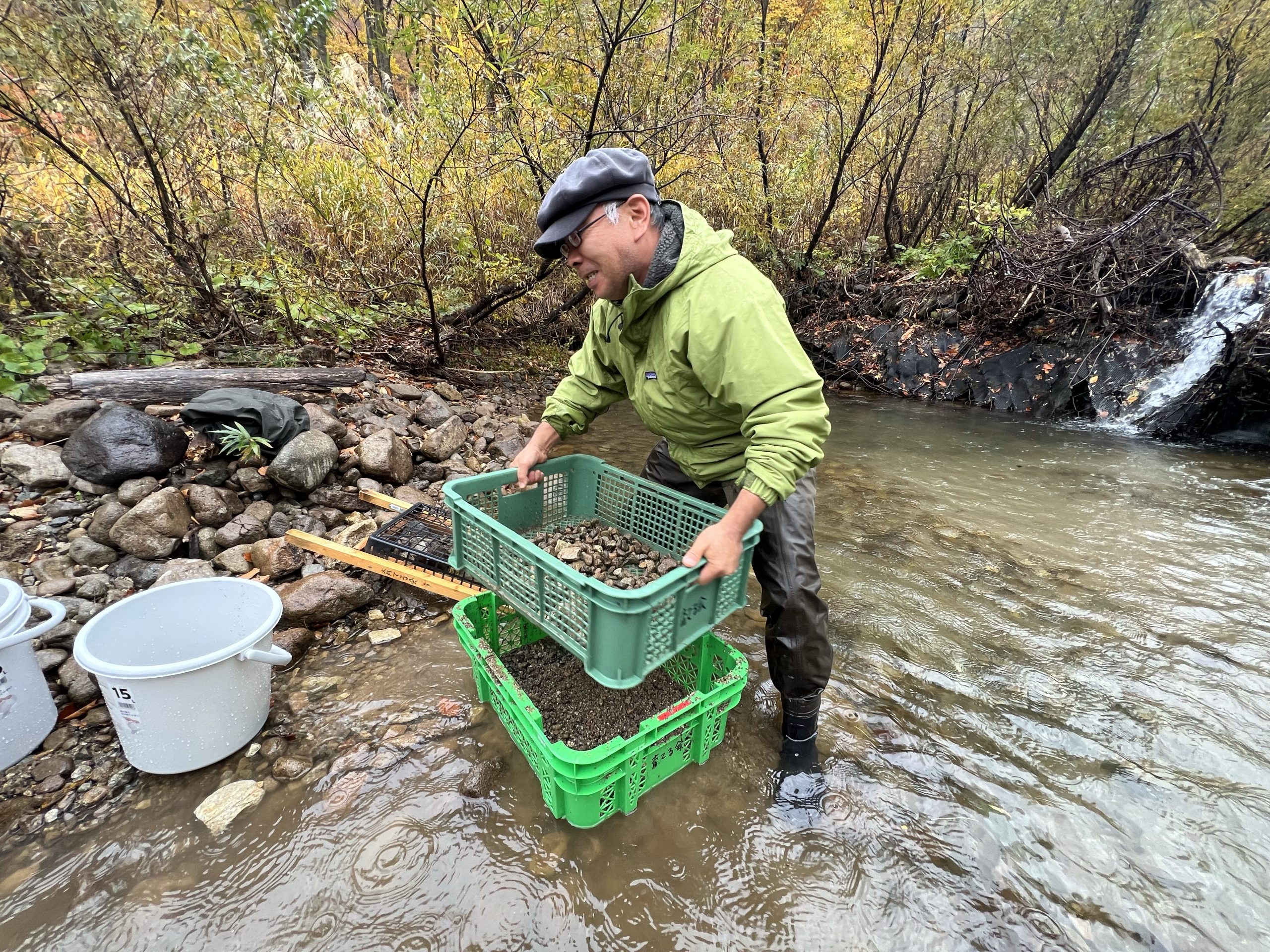

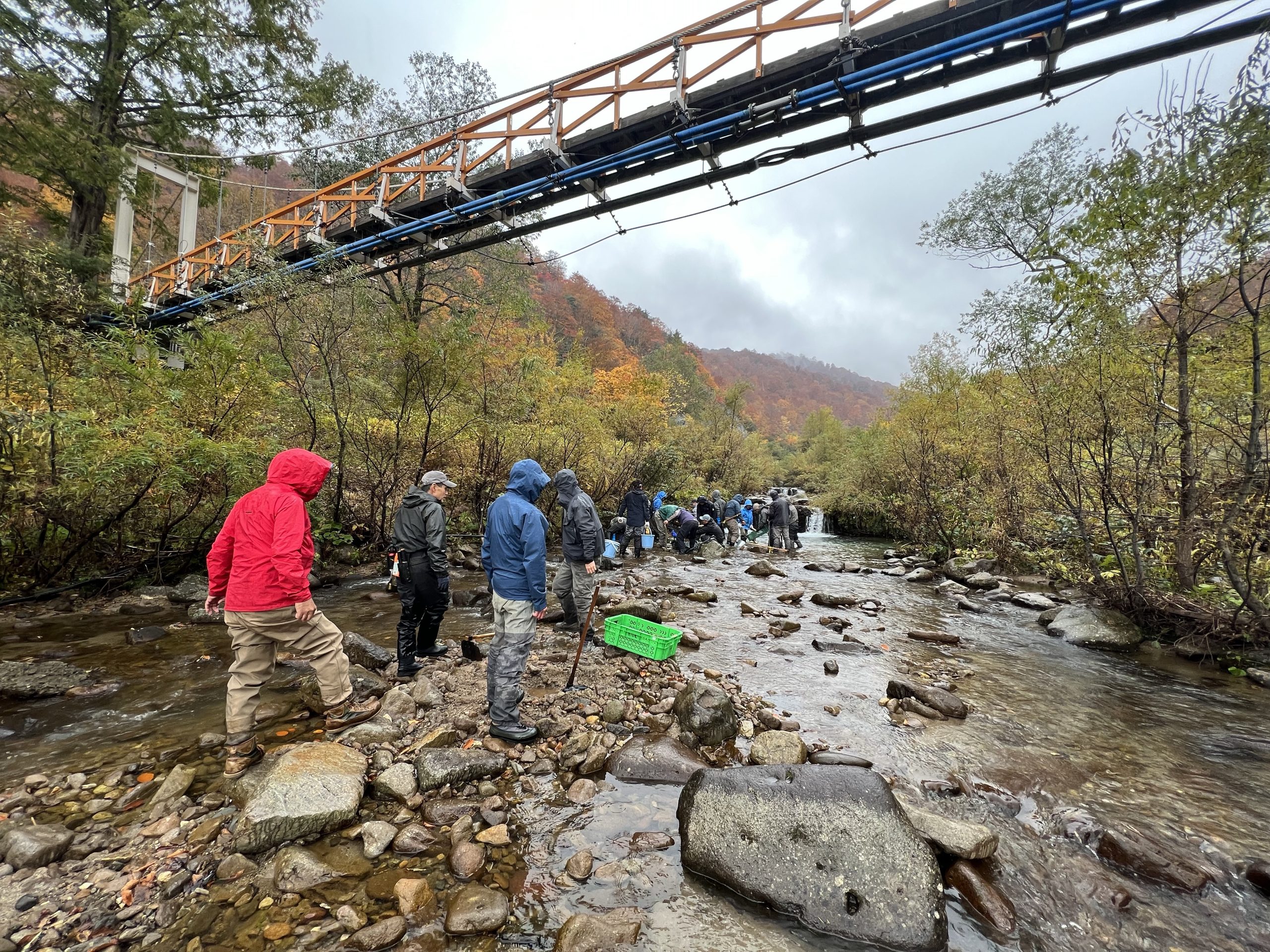

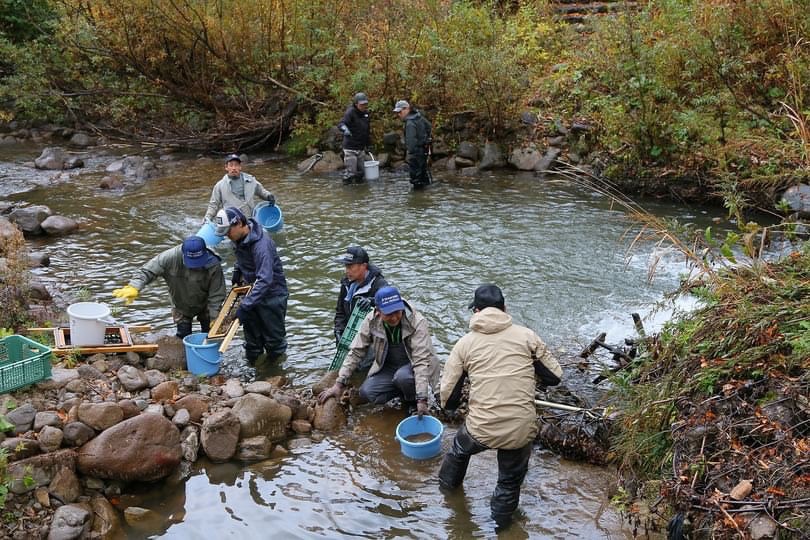

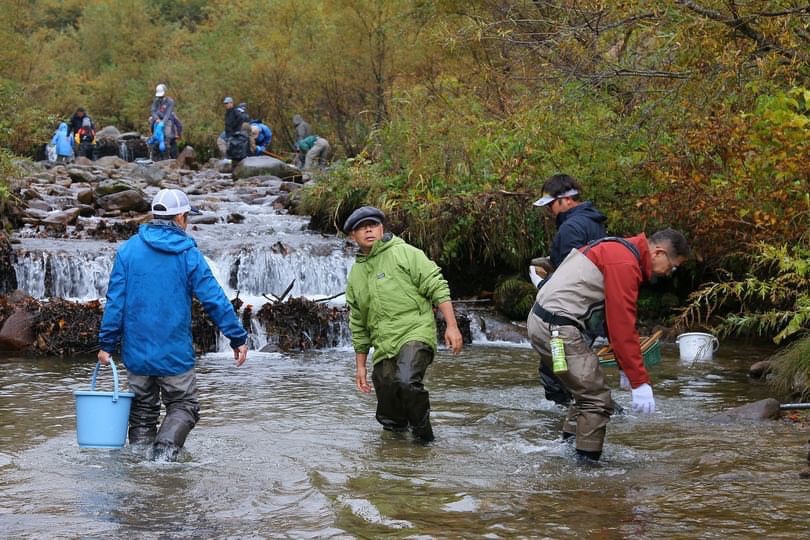

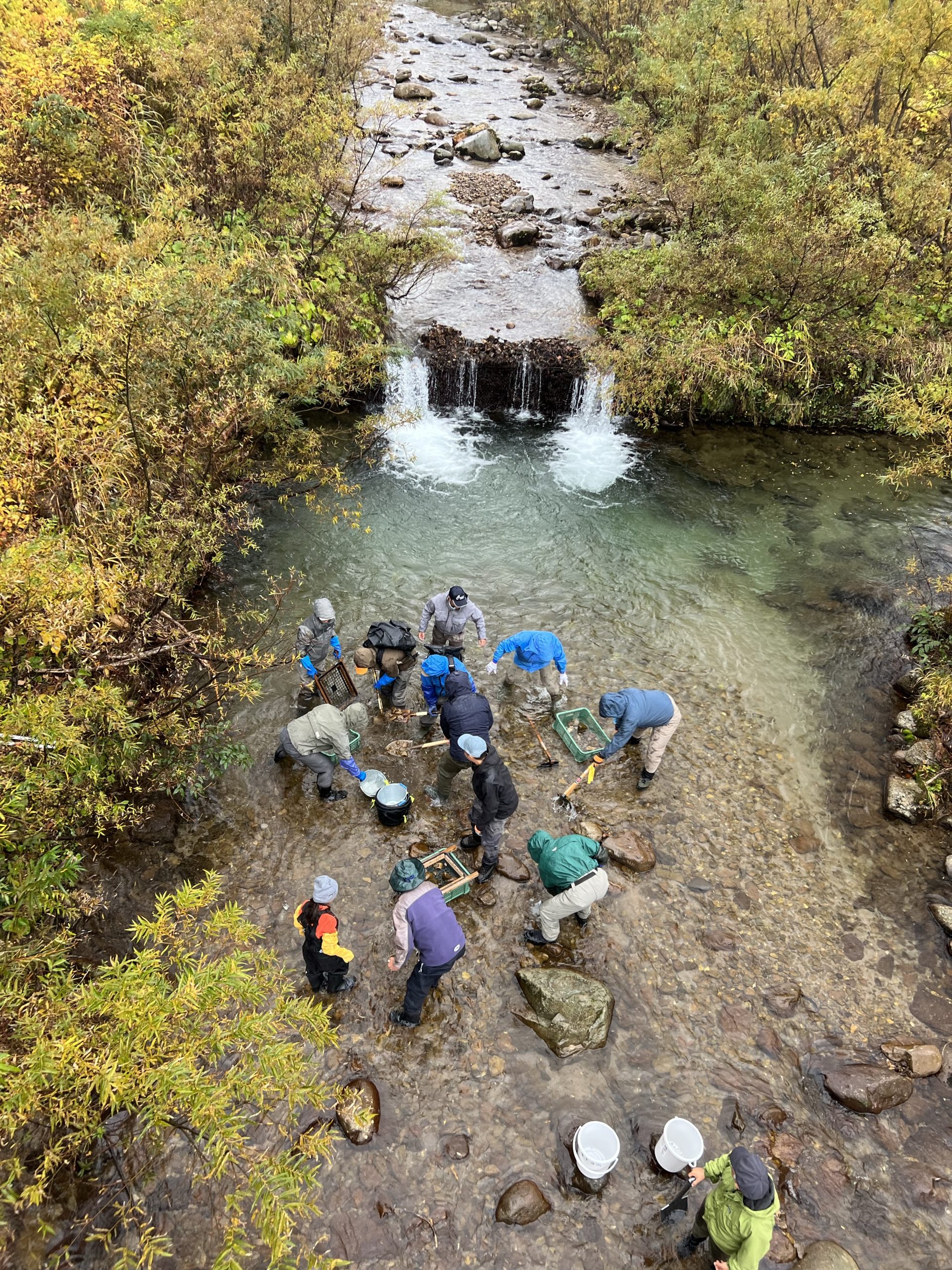

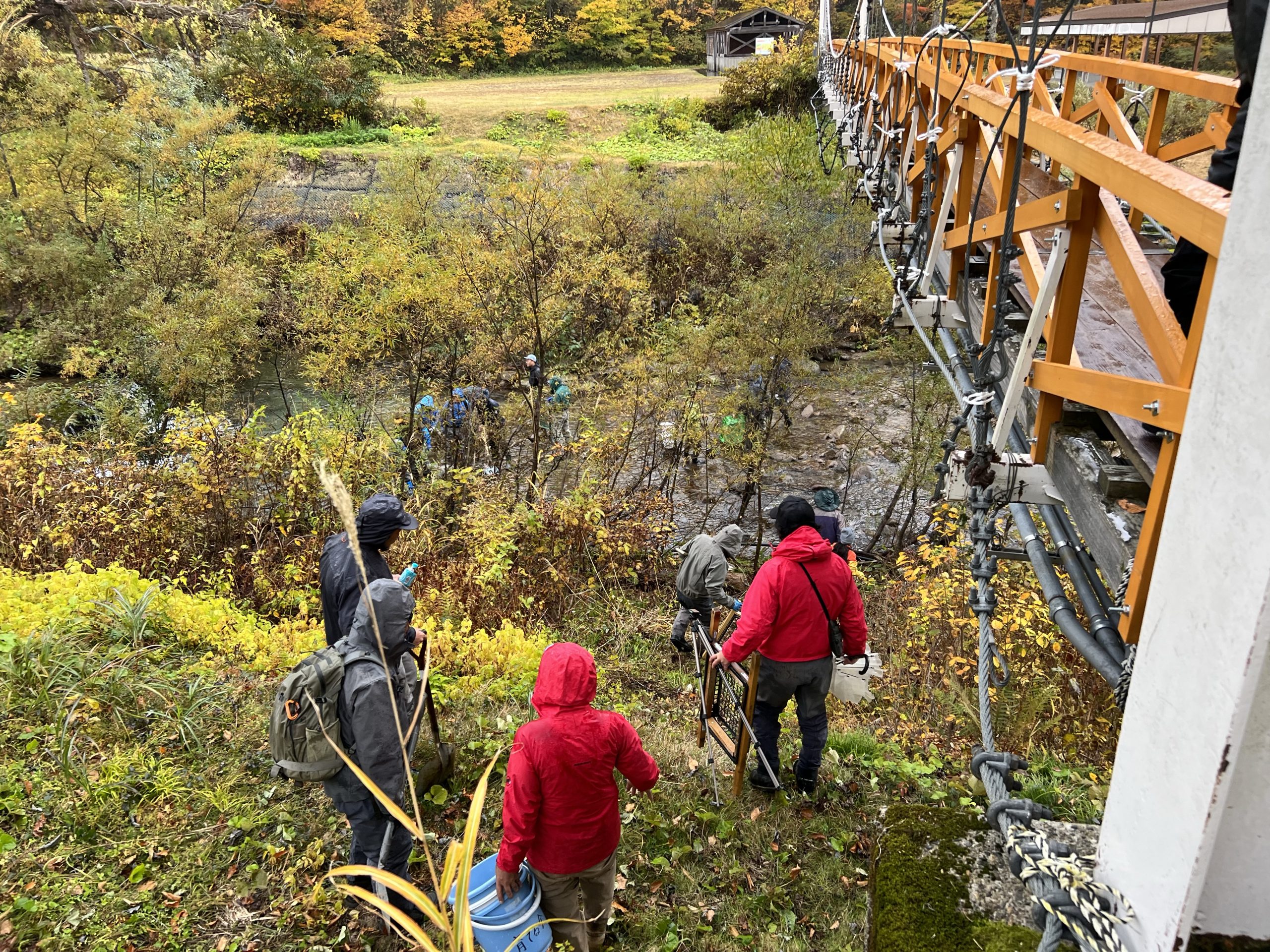

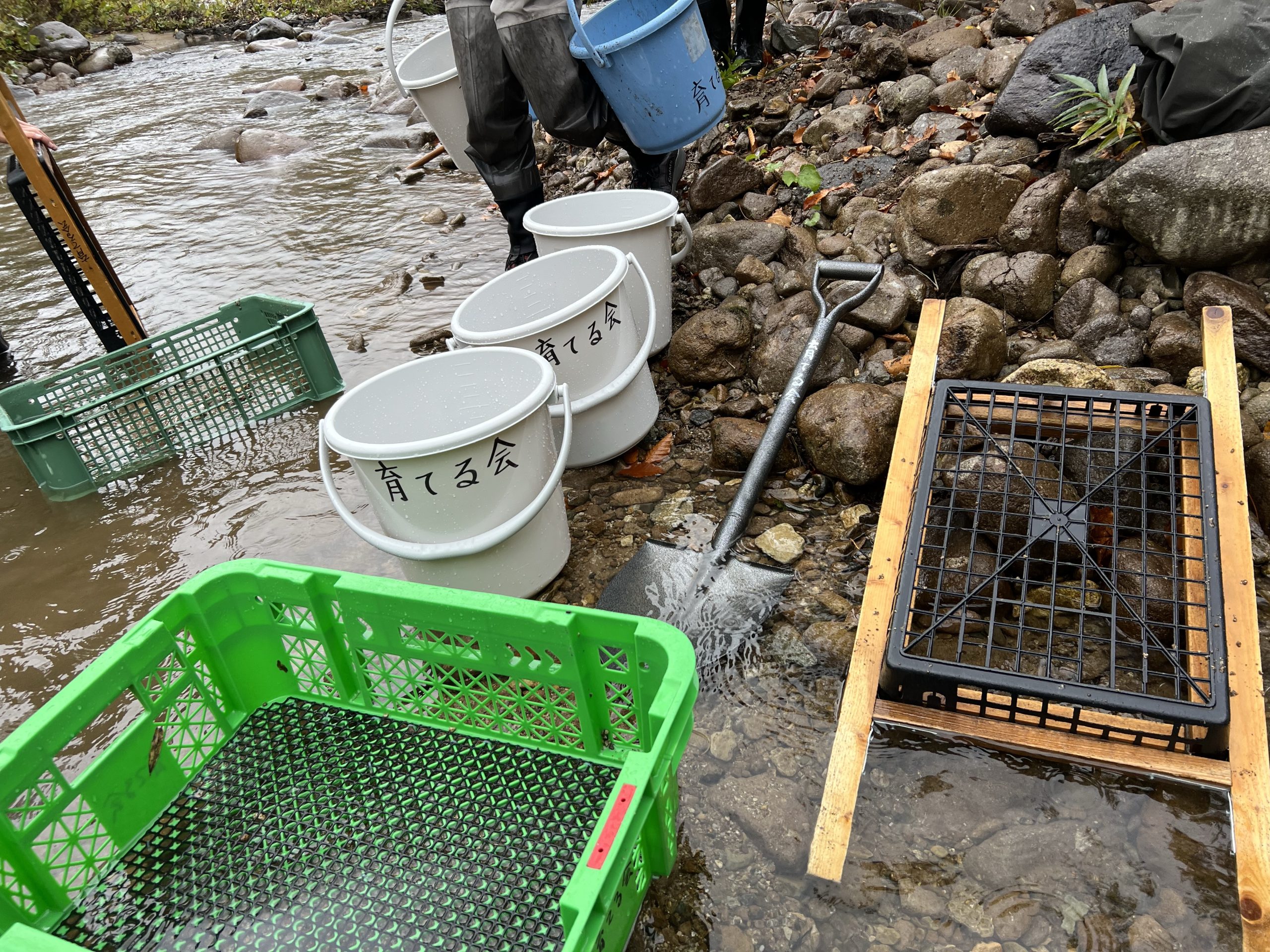

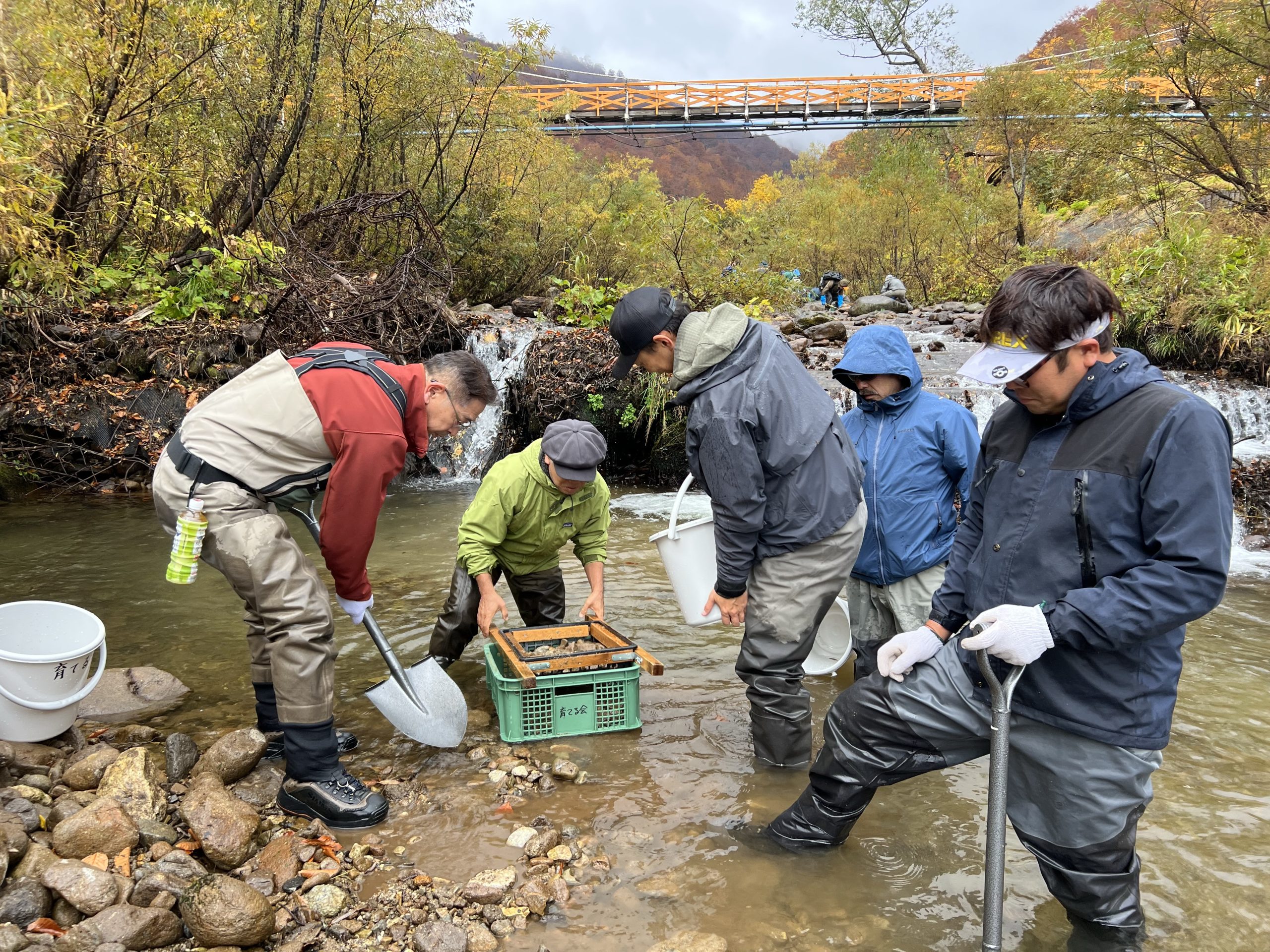

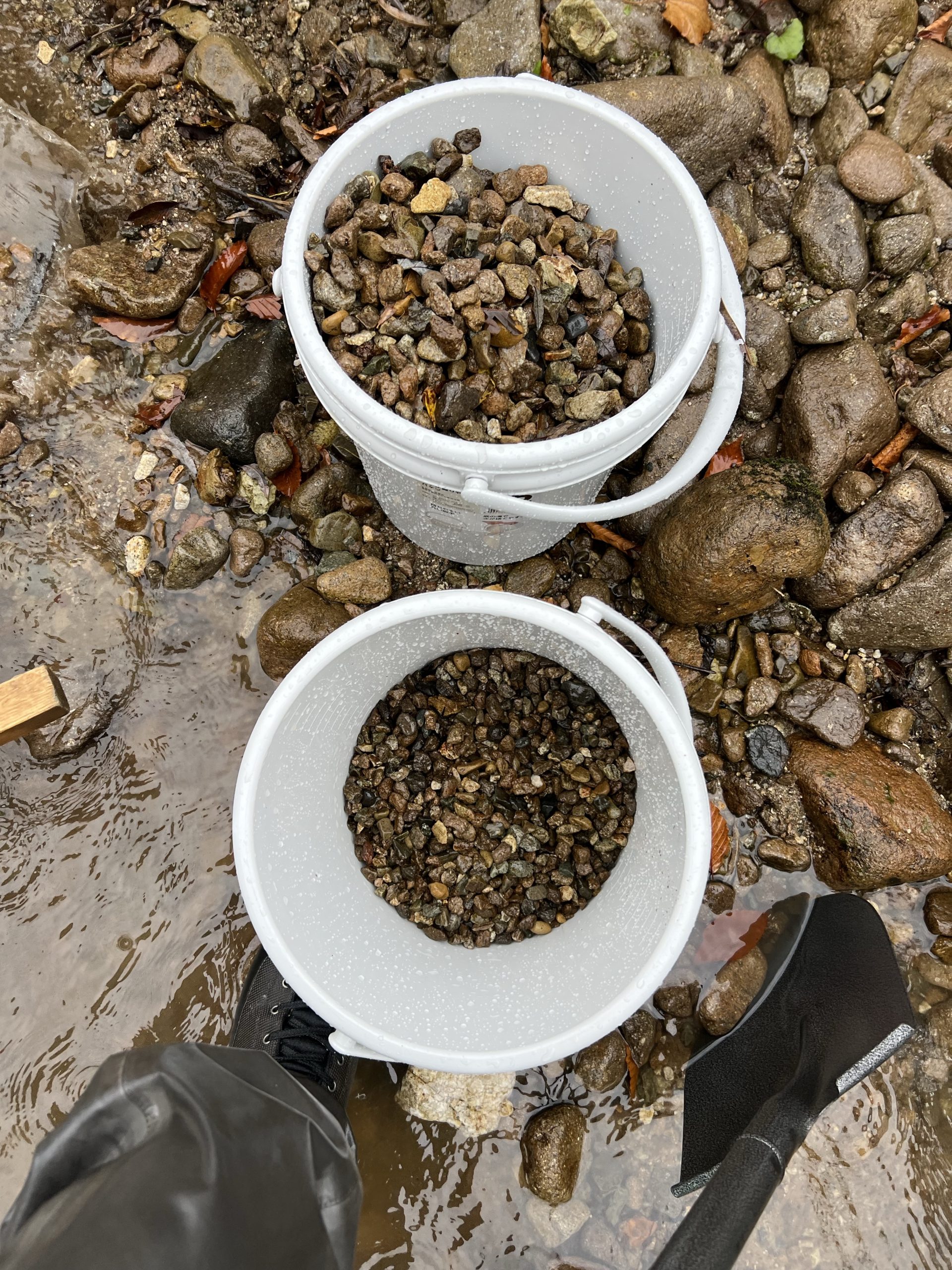

先週末は恒例の人工産卵床造成でした！

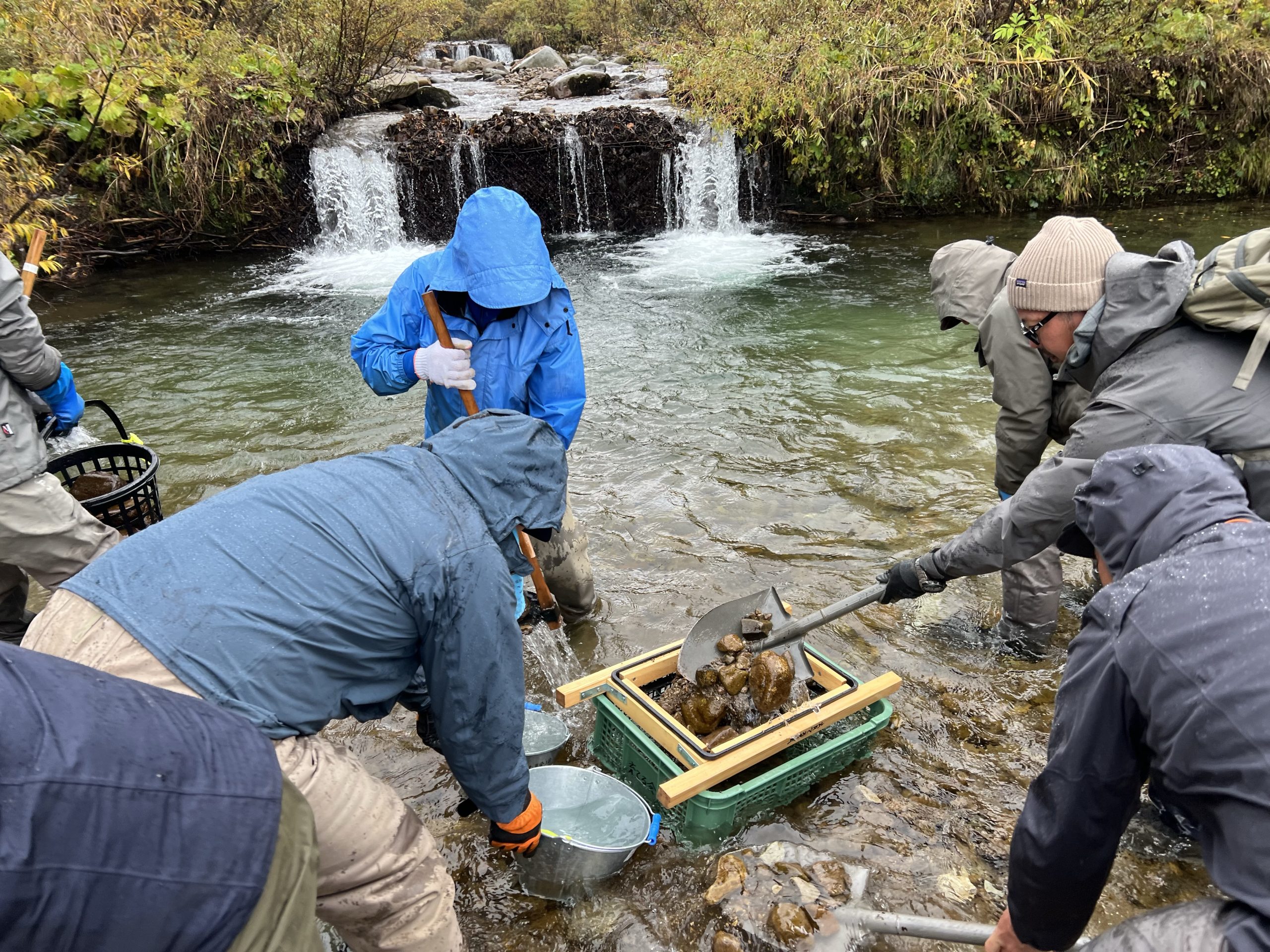

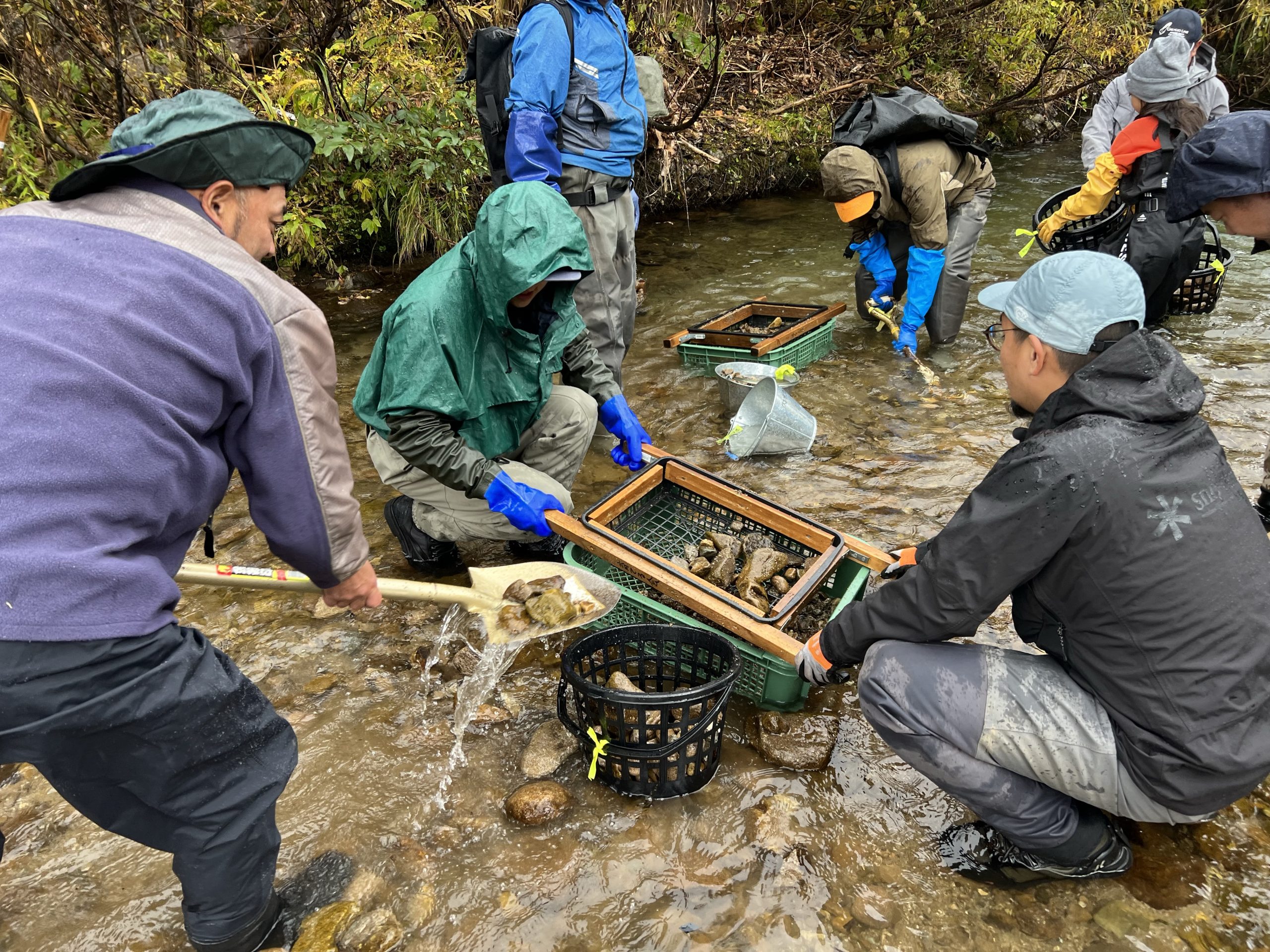

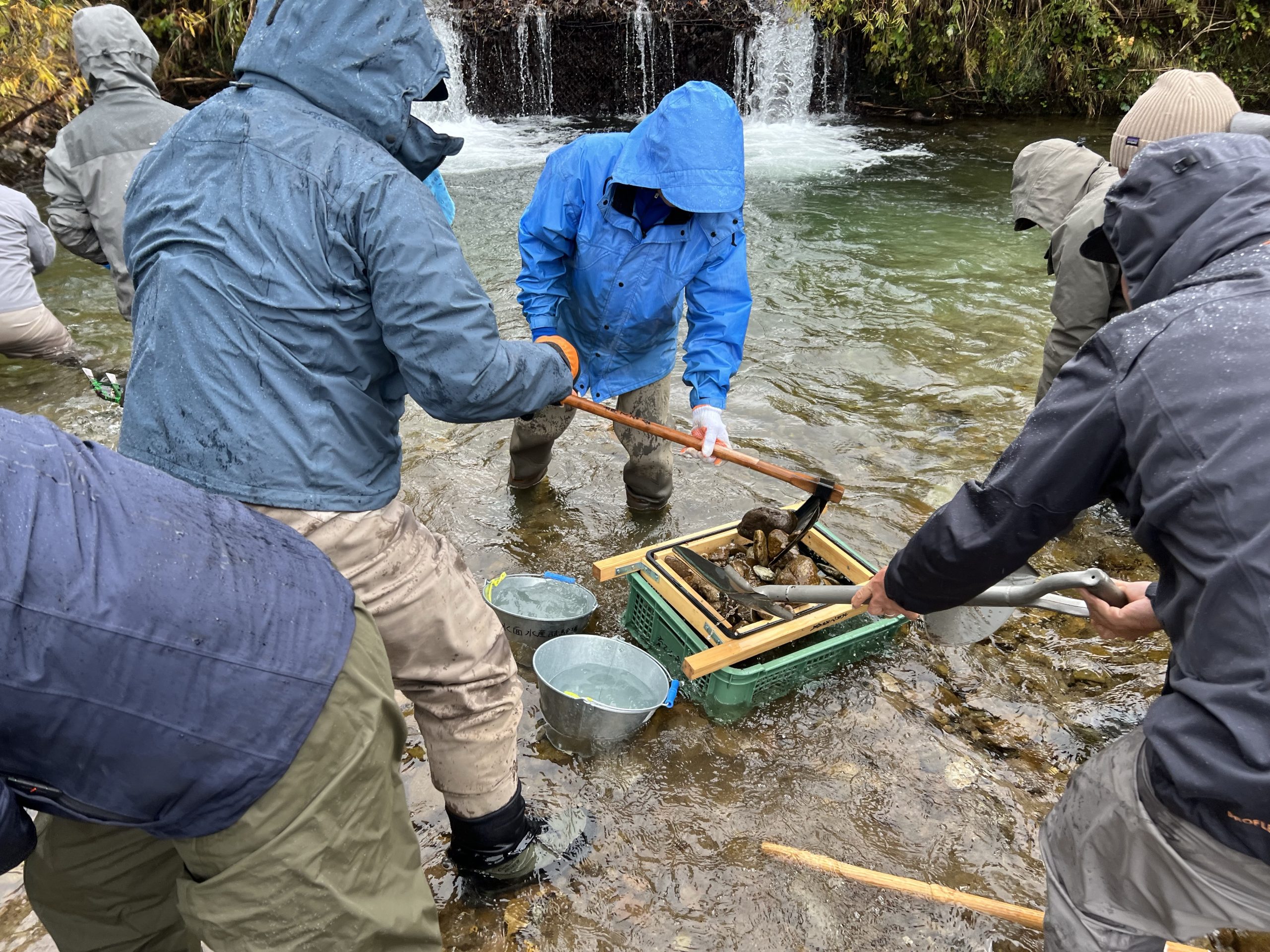

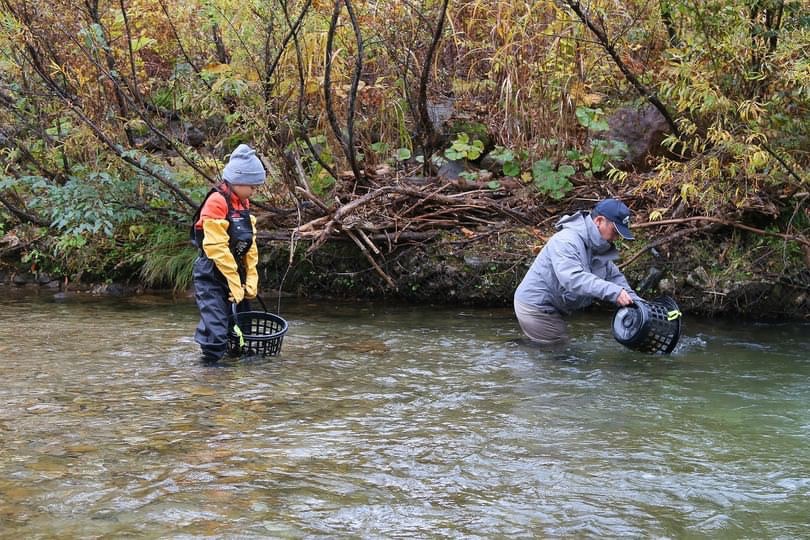

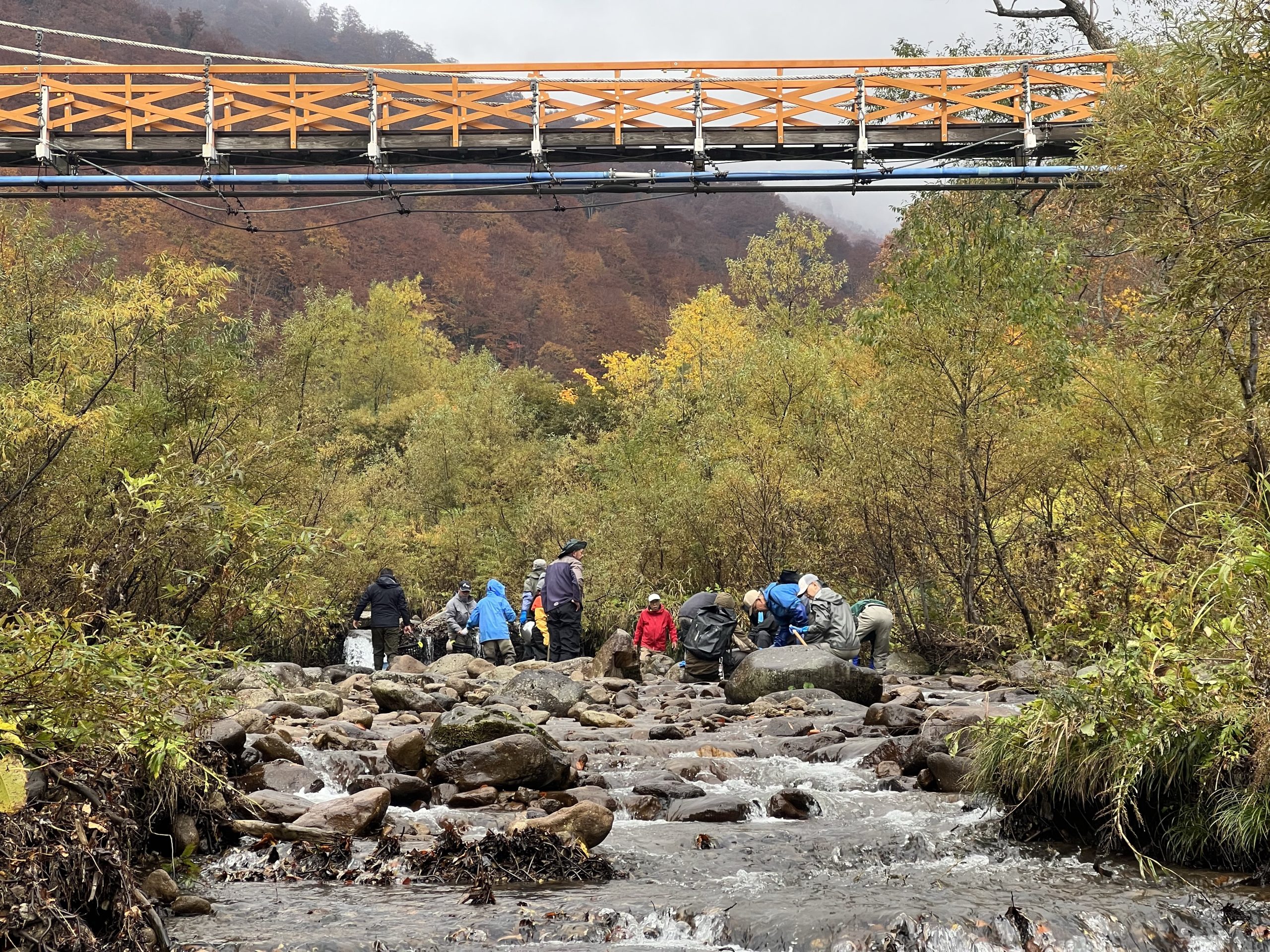

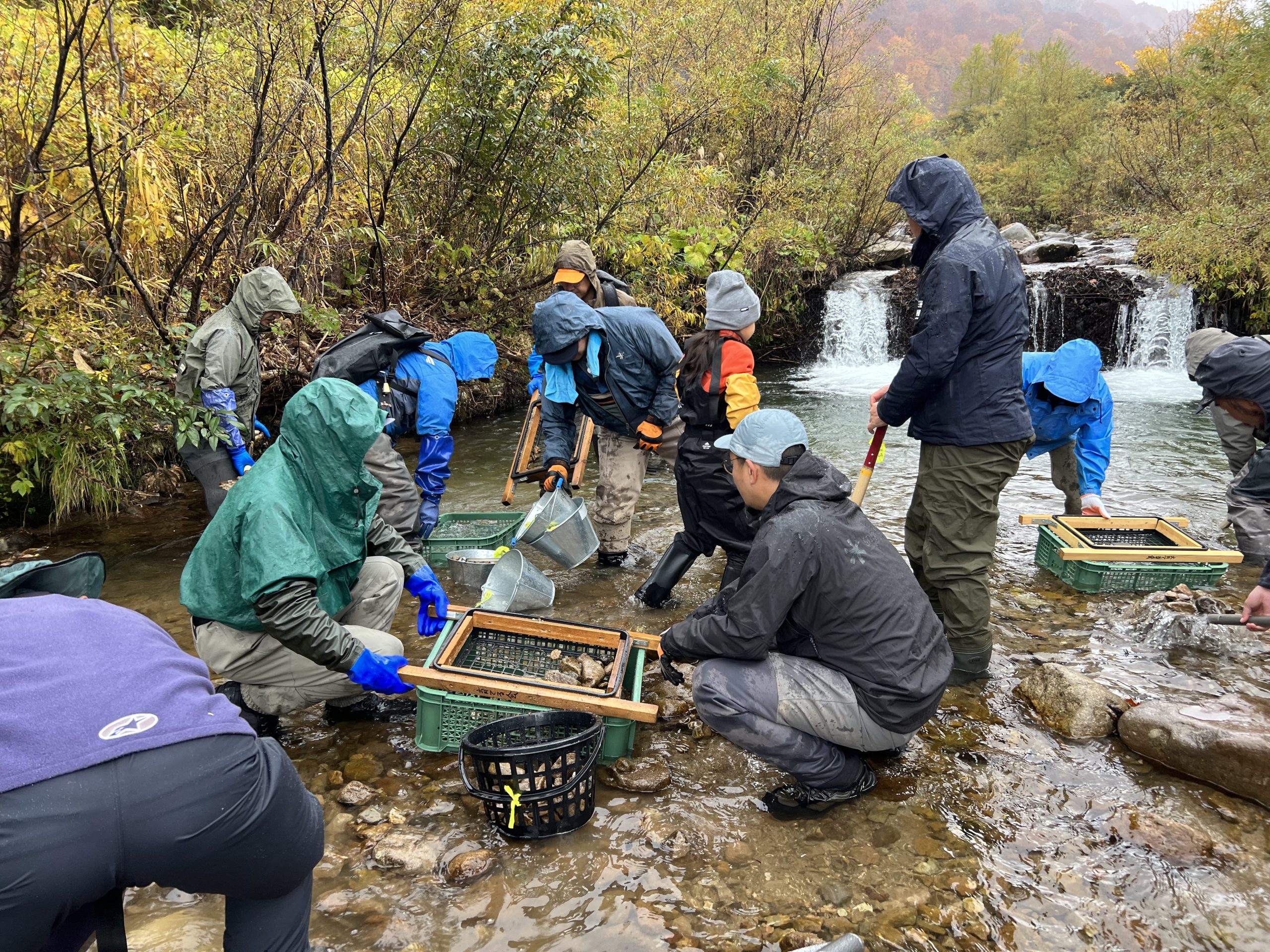

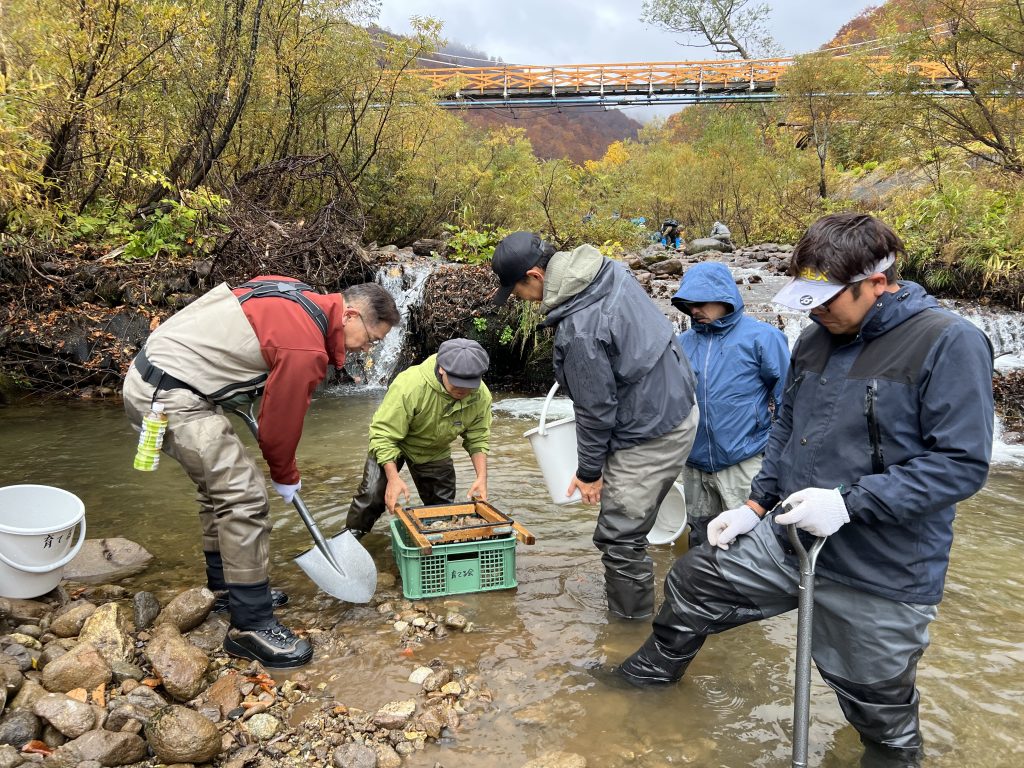

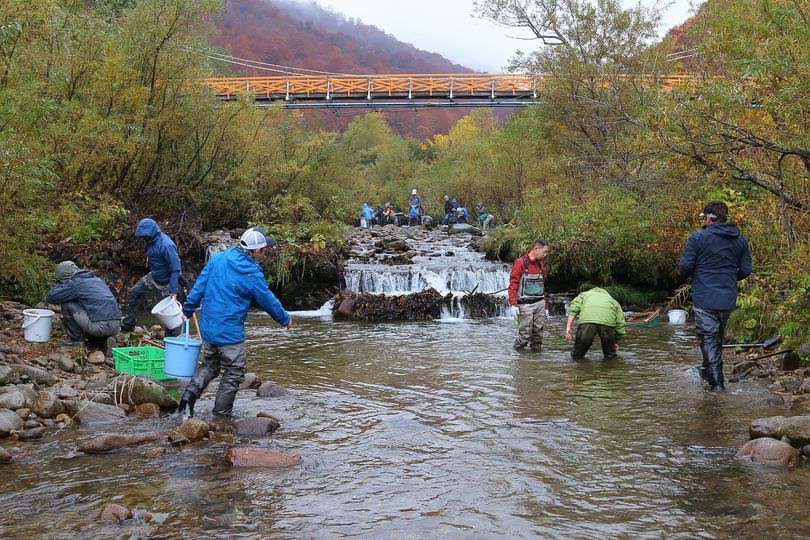

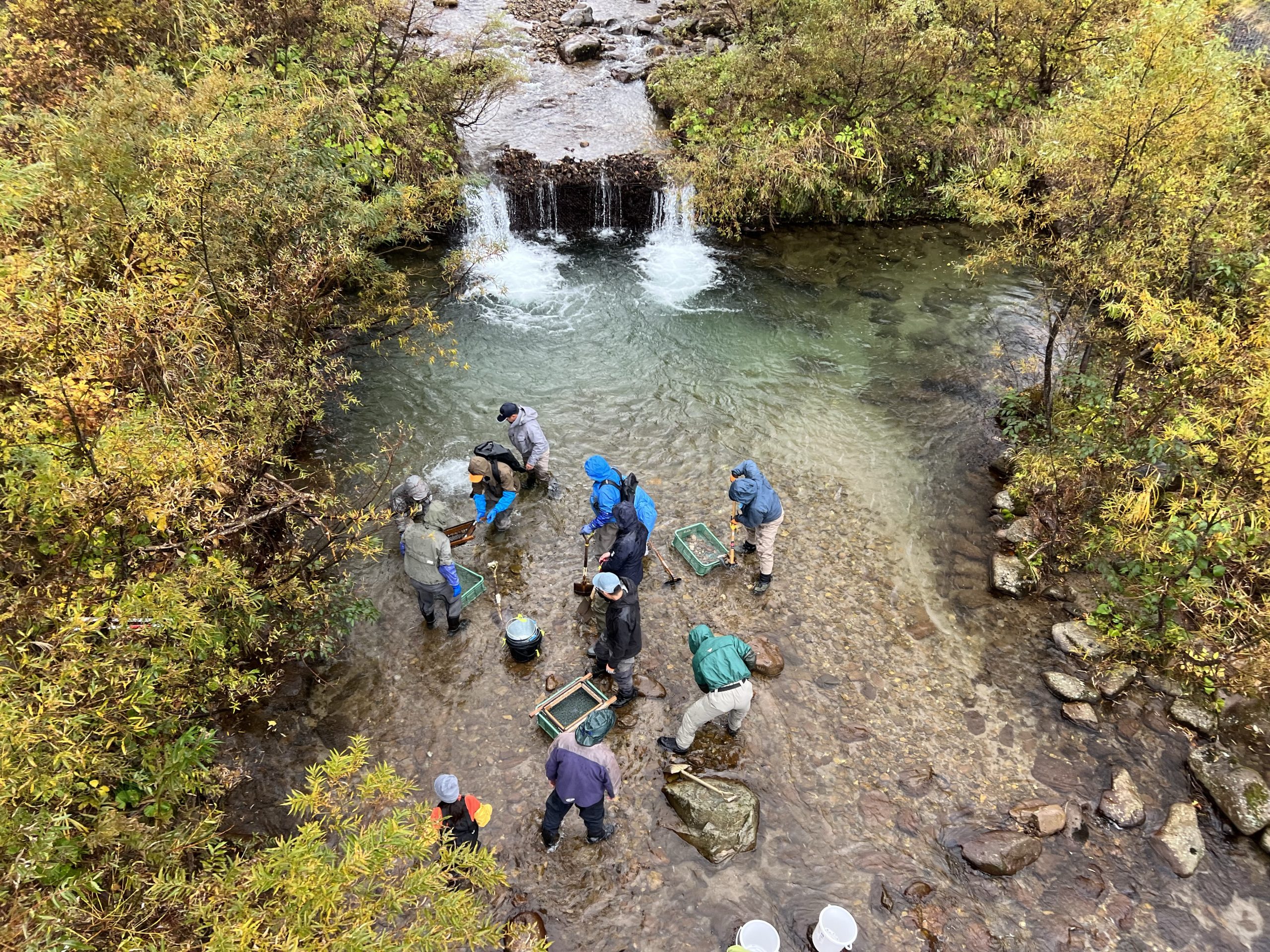

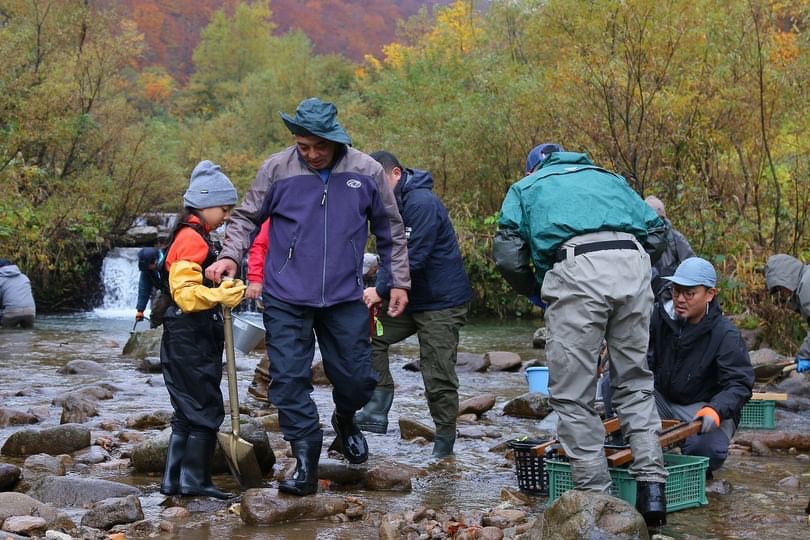

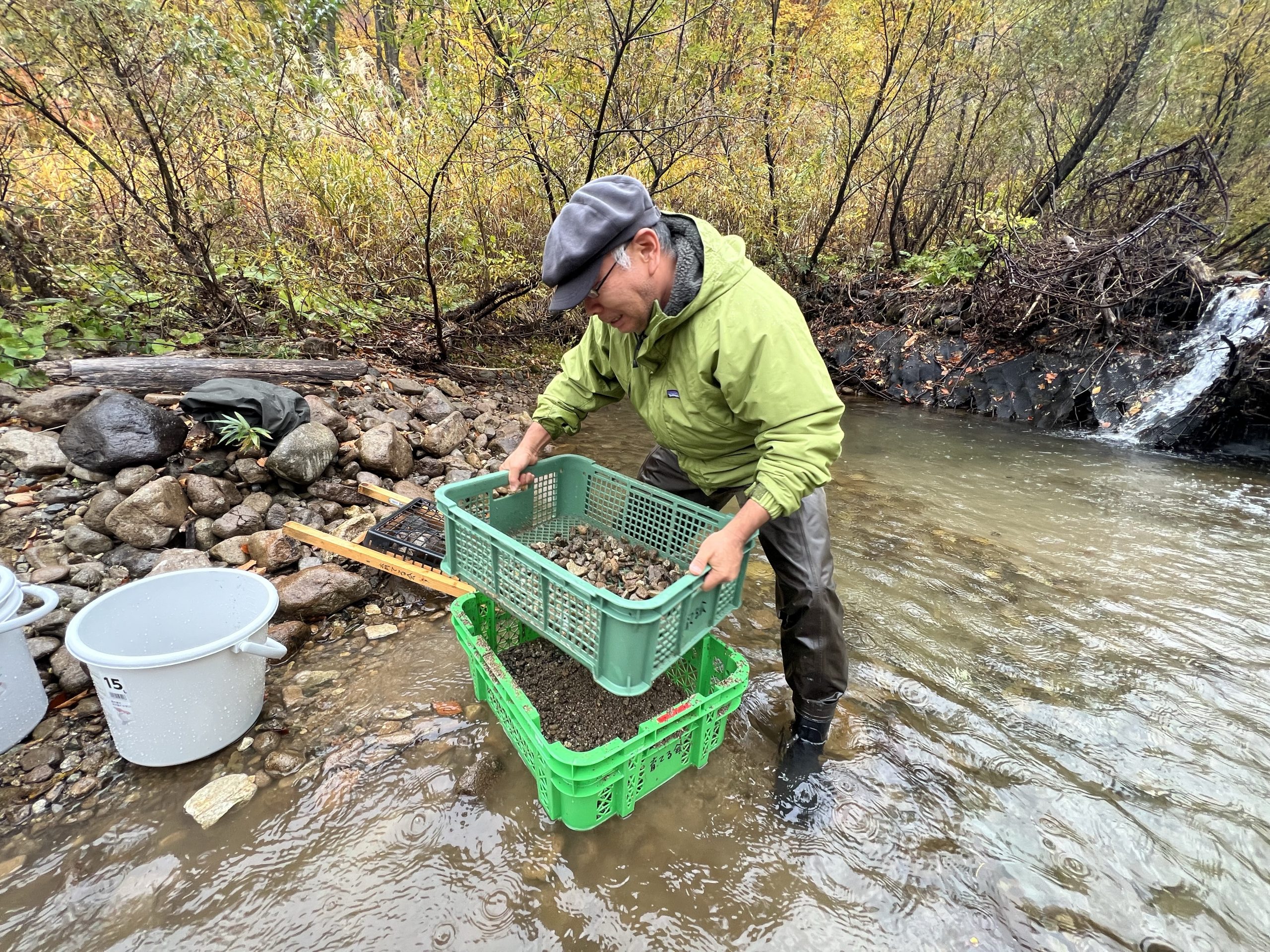

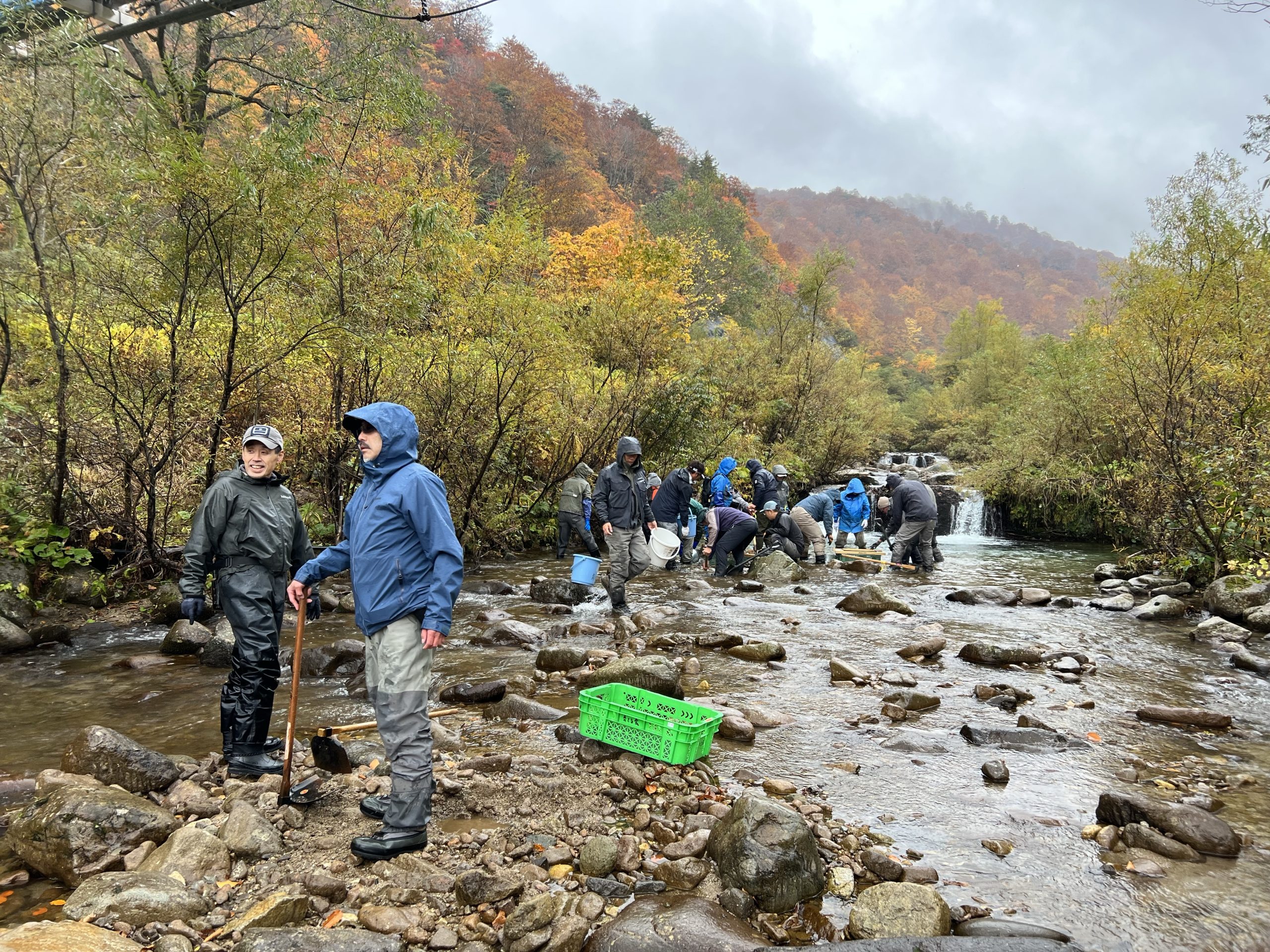

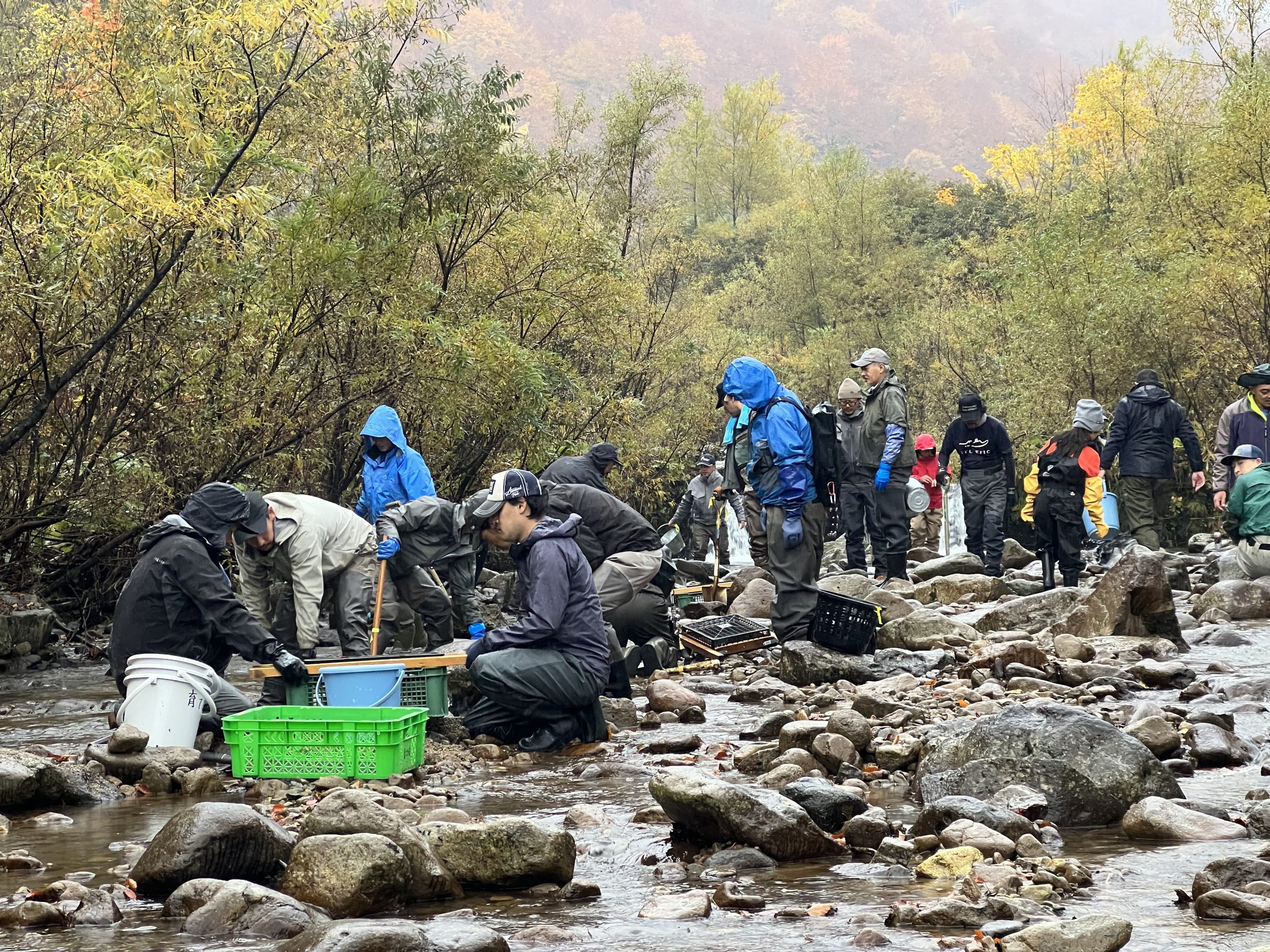

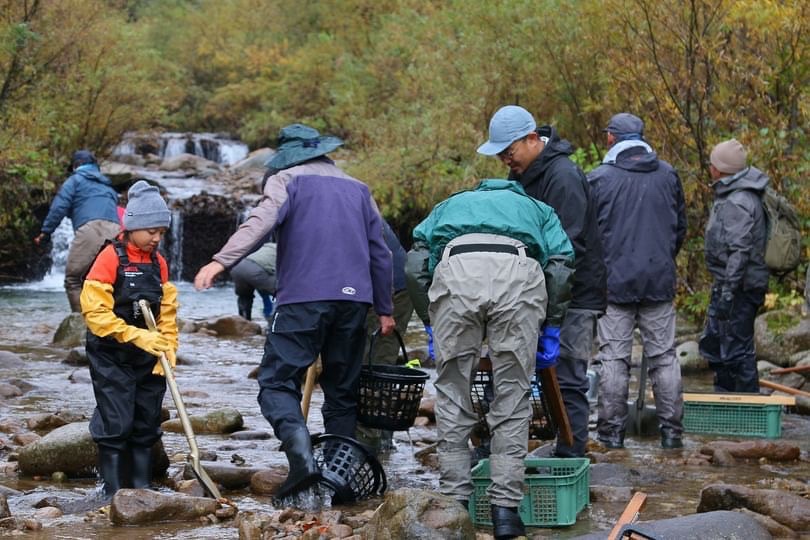

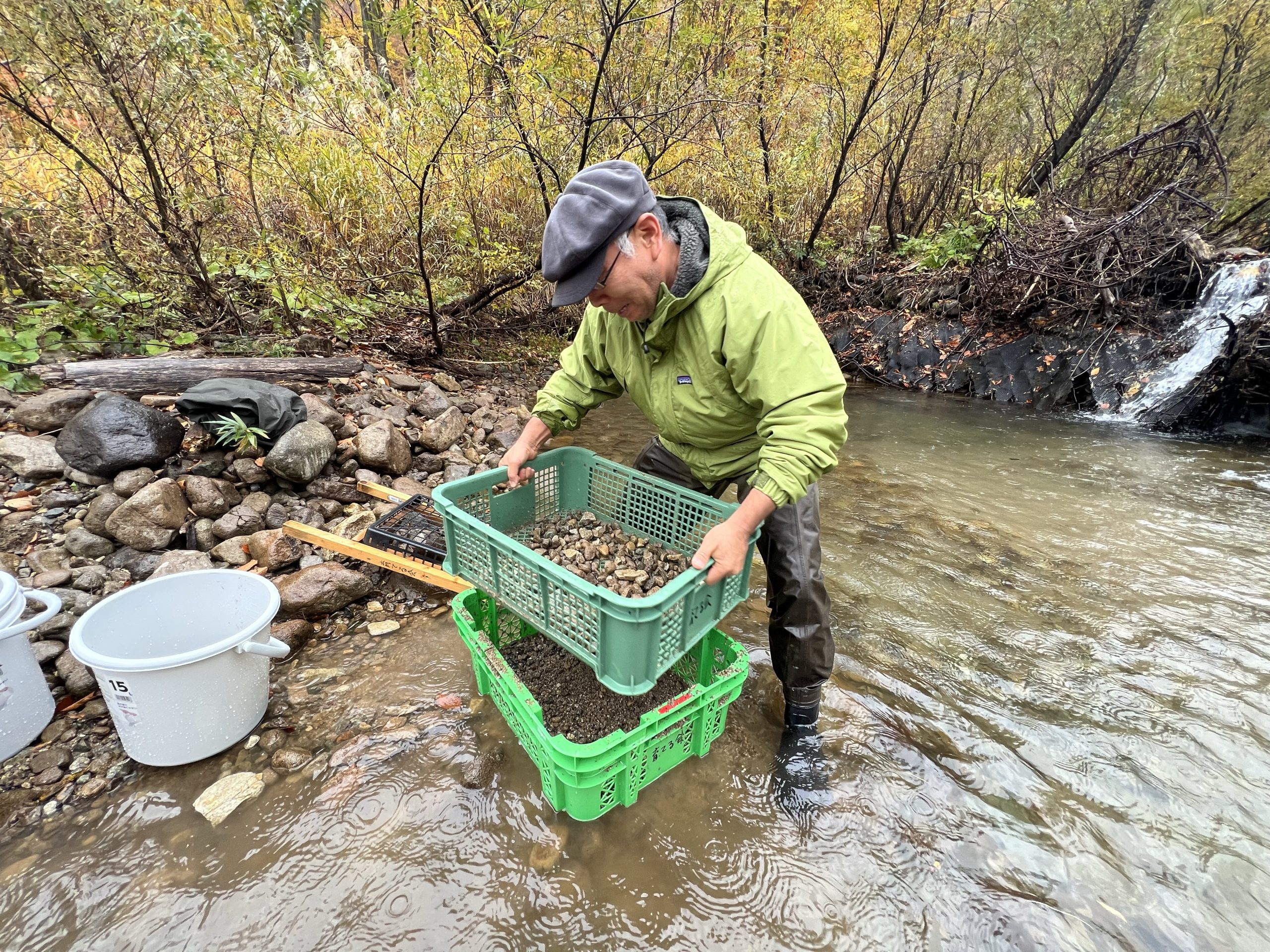

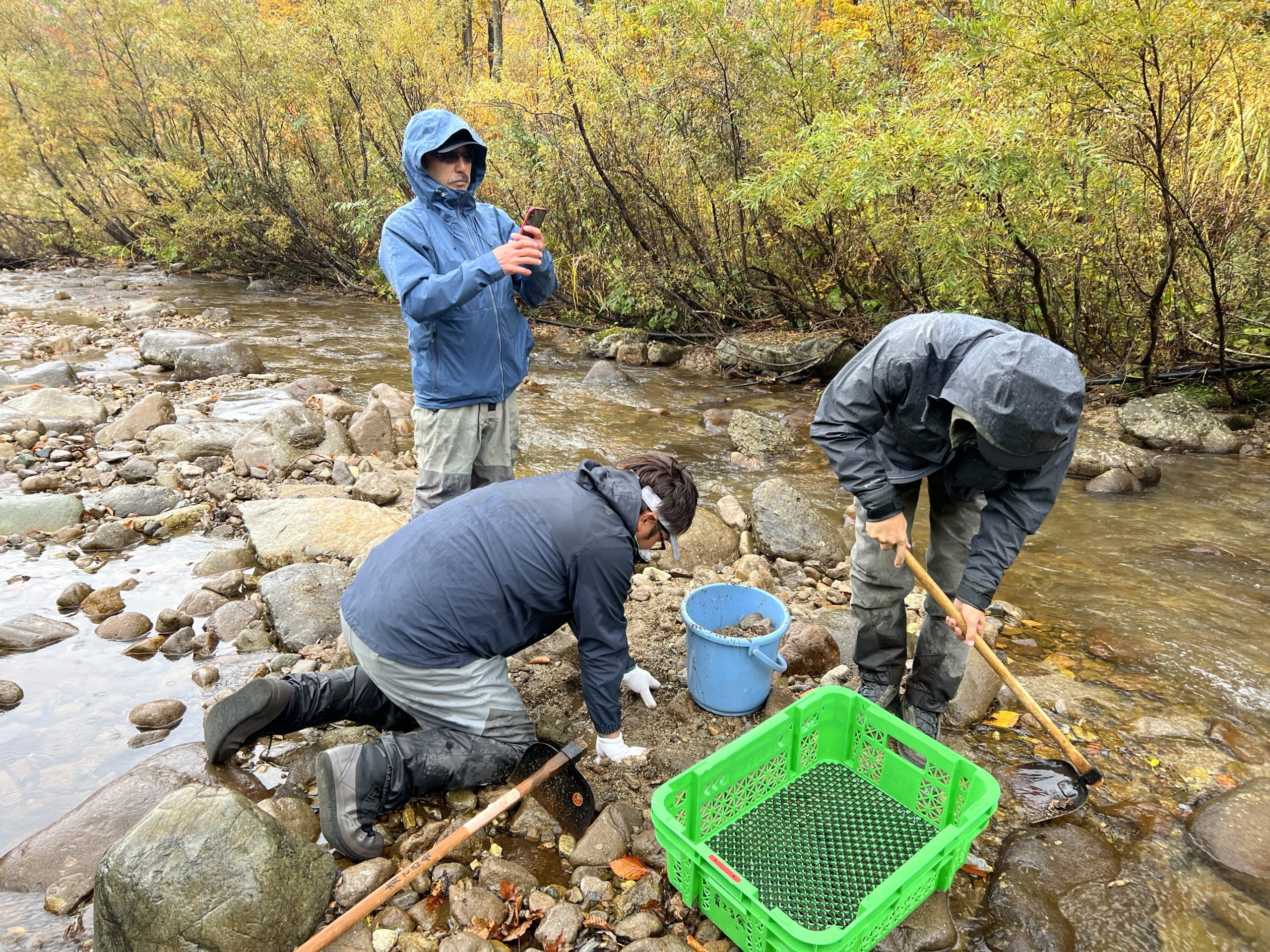

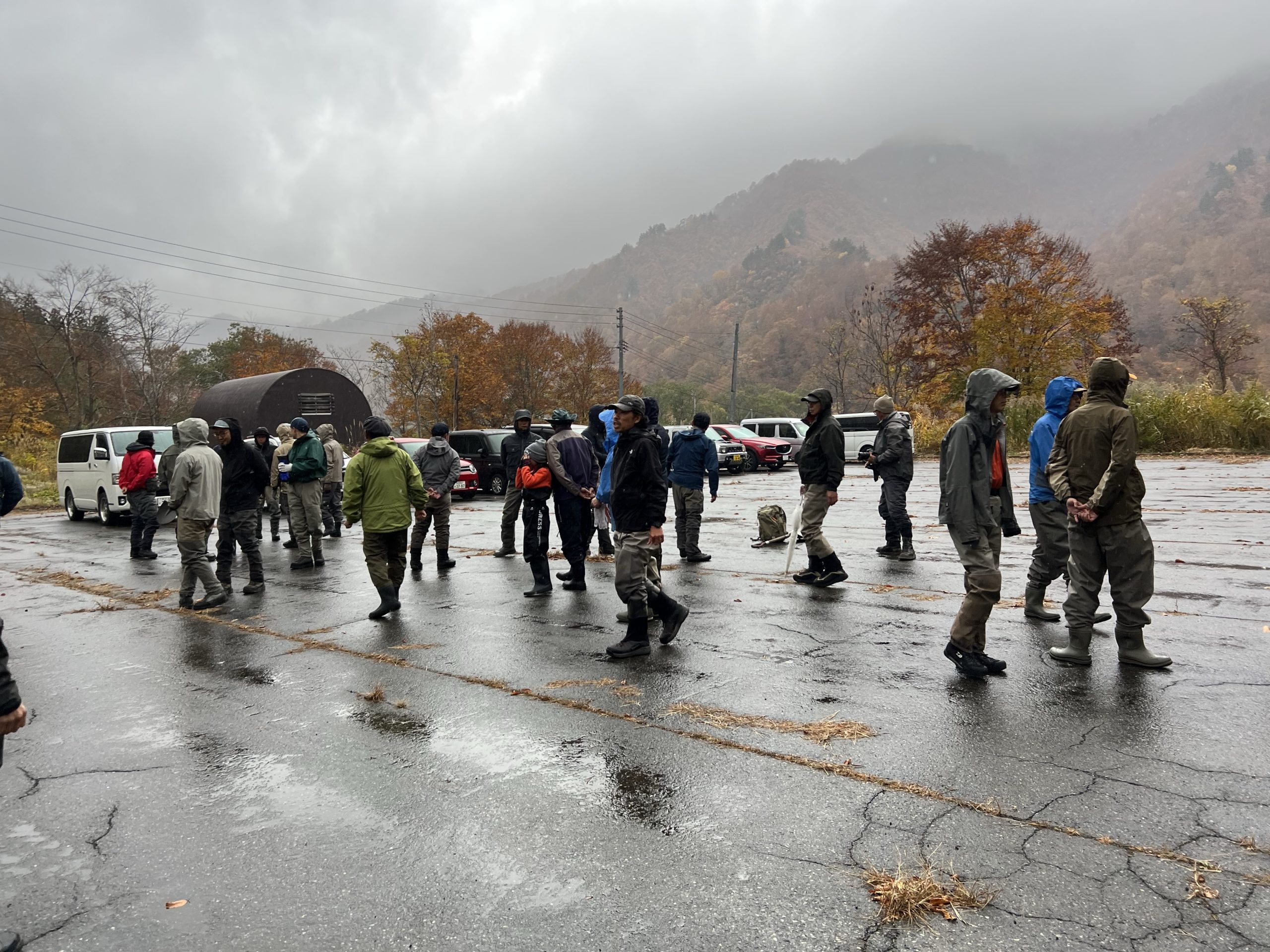

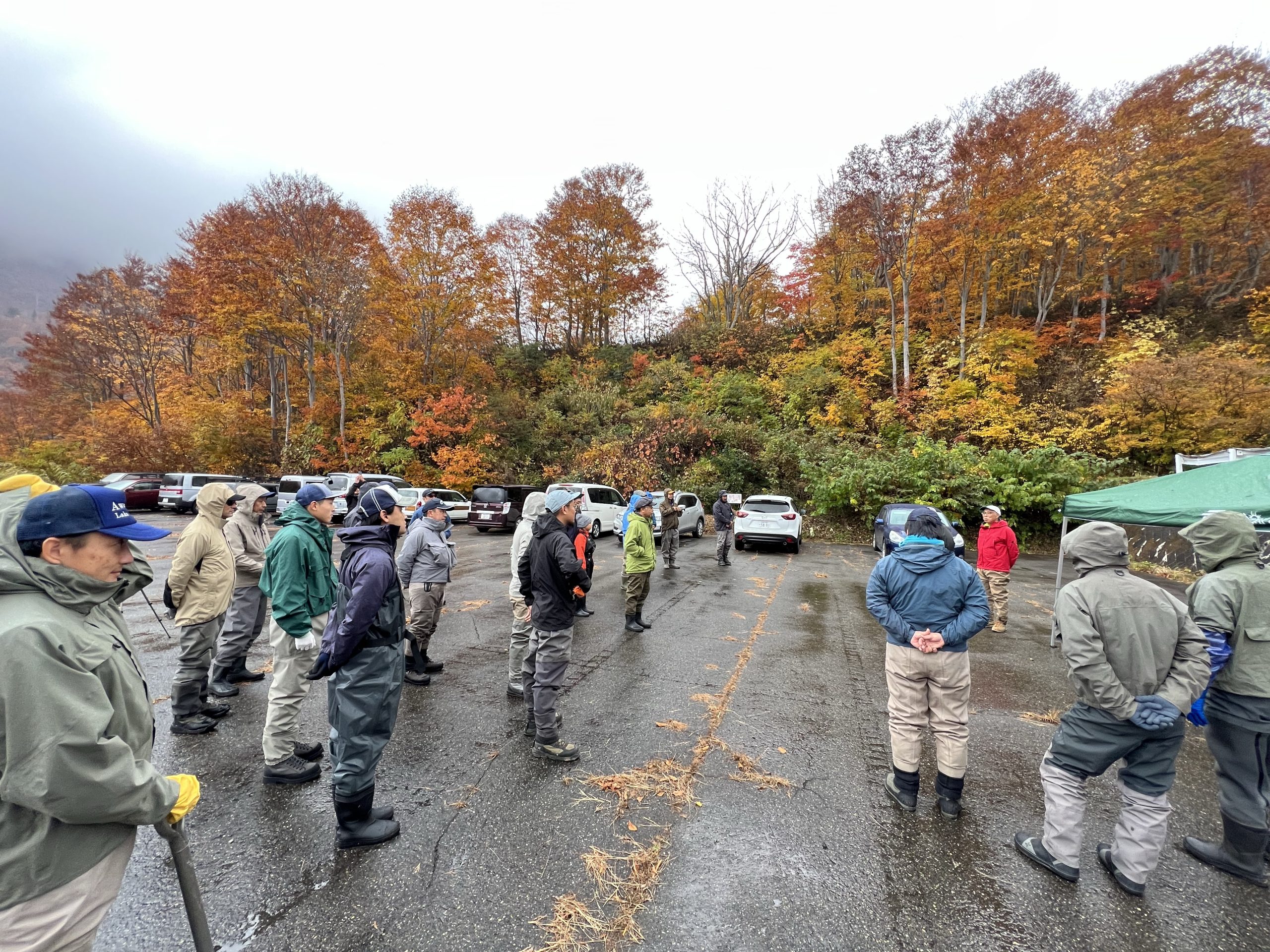

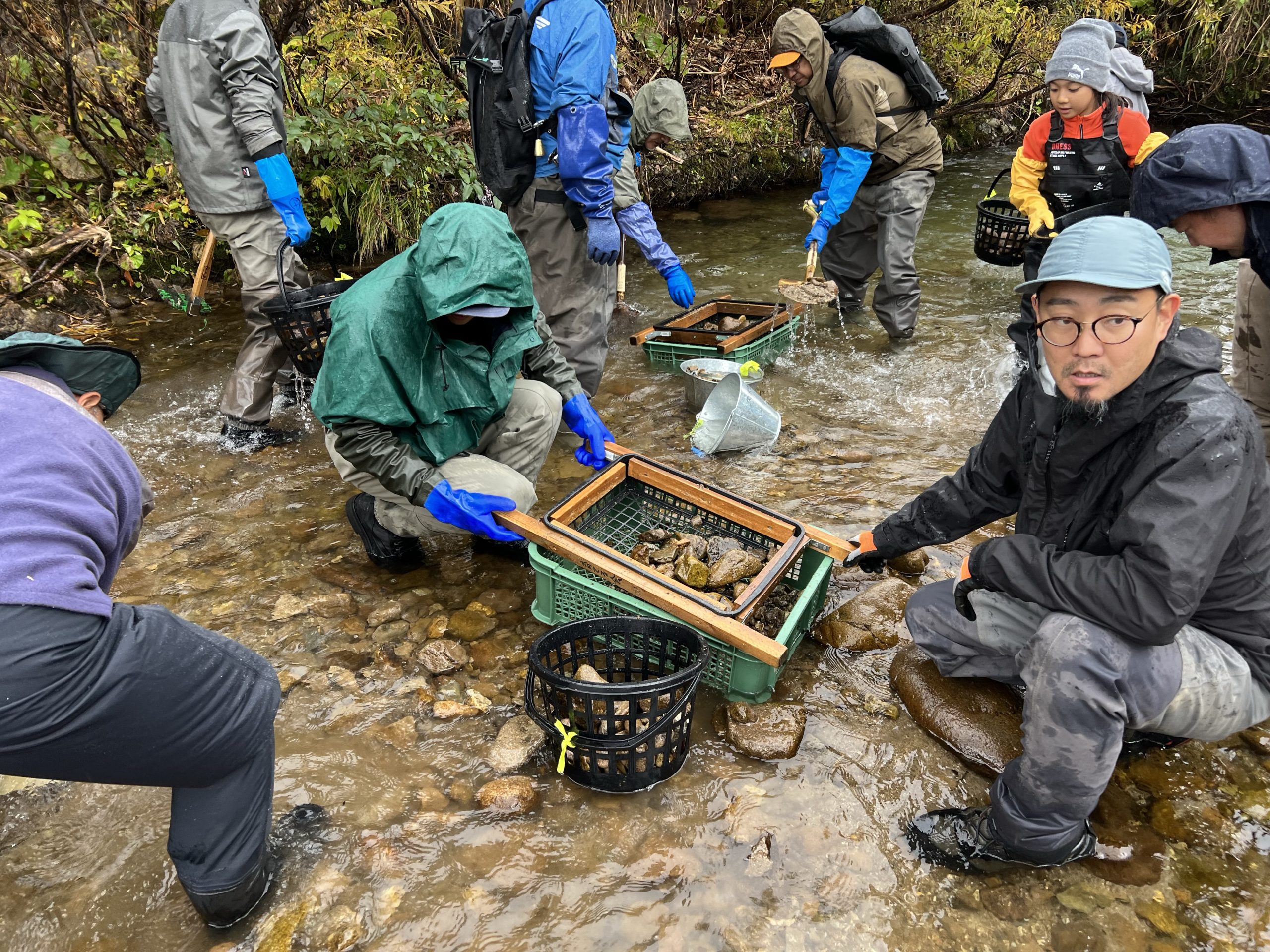

雨の寒い中での作業となってしまいましたが31名の参加者が丁寧にイワナの為の産卵床を作ってくれました。
ご参加いただいた皆様お疲れ様でした！
画像提供 ＊広報担当 市村 晃
事務局 星 隼人
※ 参加者のみ画像の転用、転載を許可します
今週末は人工産卵床造成です
バーブ工法による宮ノ淵復活作業 参加申し込み

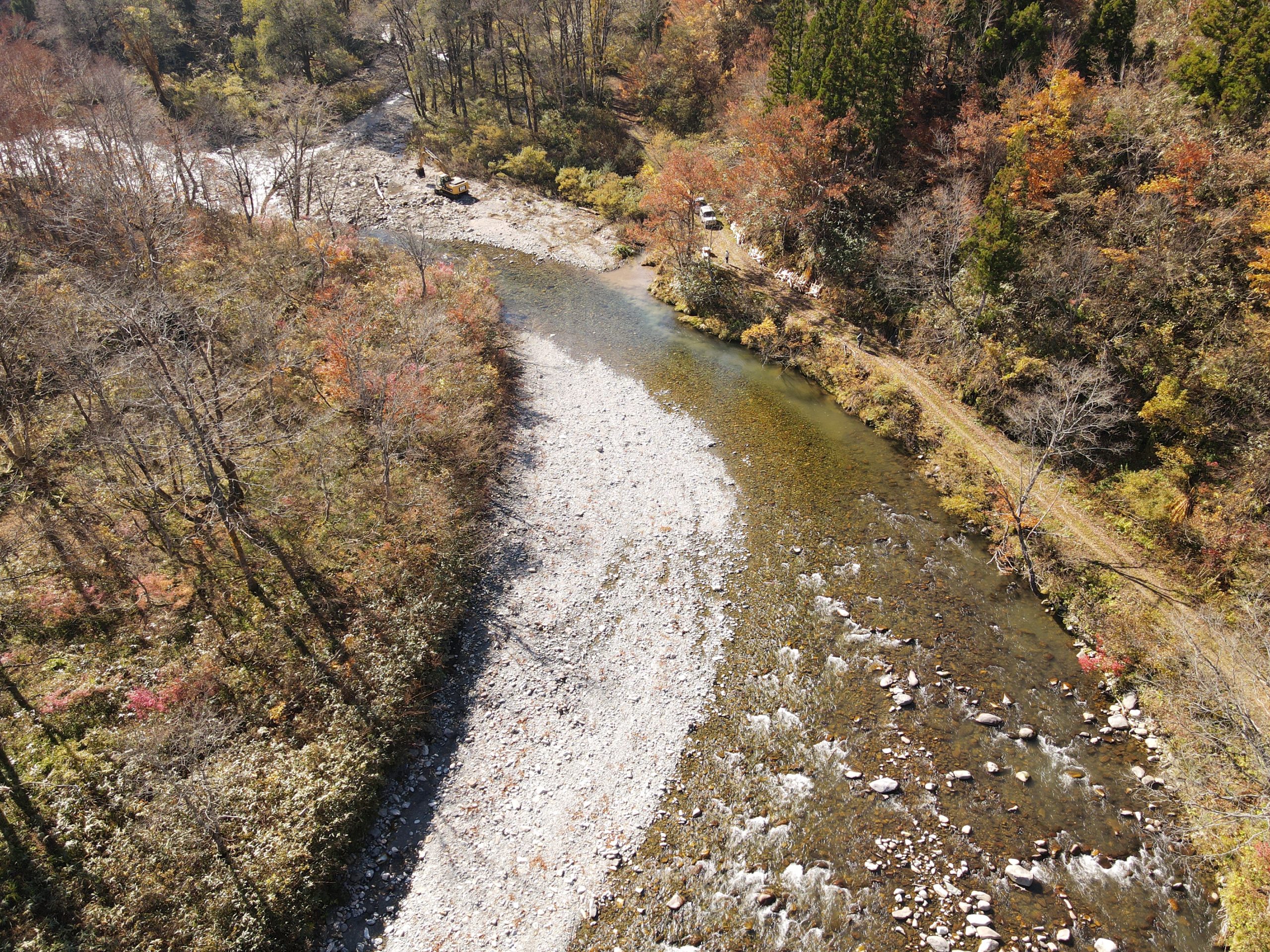

バーブ工を設置して埋まってしまった宮ノ淵の復活を目指します。
徳島大学 河口先生、新潟大学 権田先生、河川工学のスペシャリスト岩瀬先生
小さな自然再生のリバーフロント、河川財団のご協力のお陰でここまで漕ぎつけられました。
岩魚の生態から渓流の構造やバーブ工について学ぶチャンスです。
今回の技術は他の河川などでも応用可能です。参加申し込みお待ちしております！
※保険を掛ける都合上、事前のお申し込みをお願い致します。
※荒天により作業が難しい場合は日程を変更する場合があります。
日時 2023年11月2日～5日
場所 魚沼市銀山平

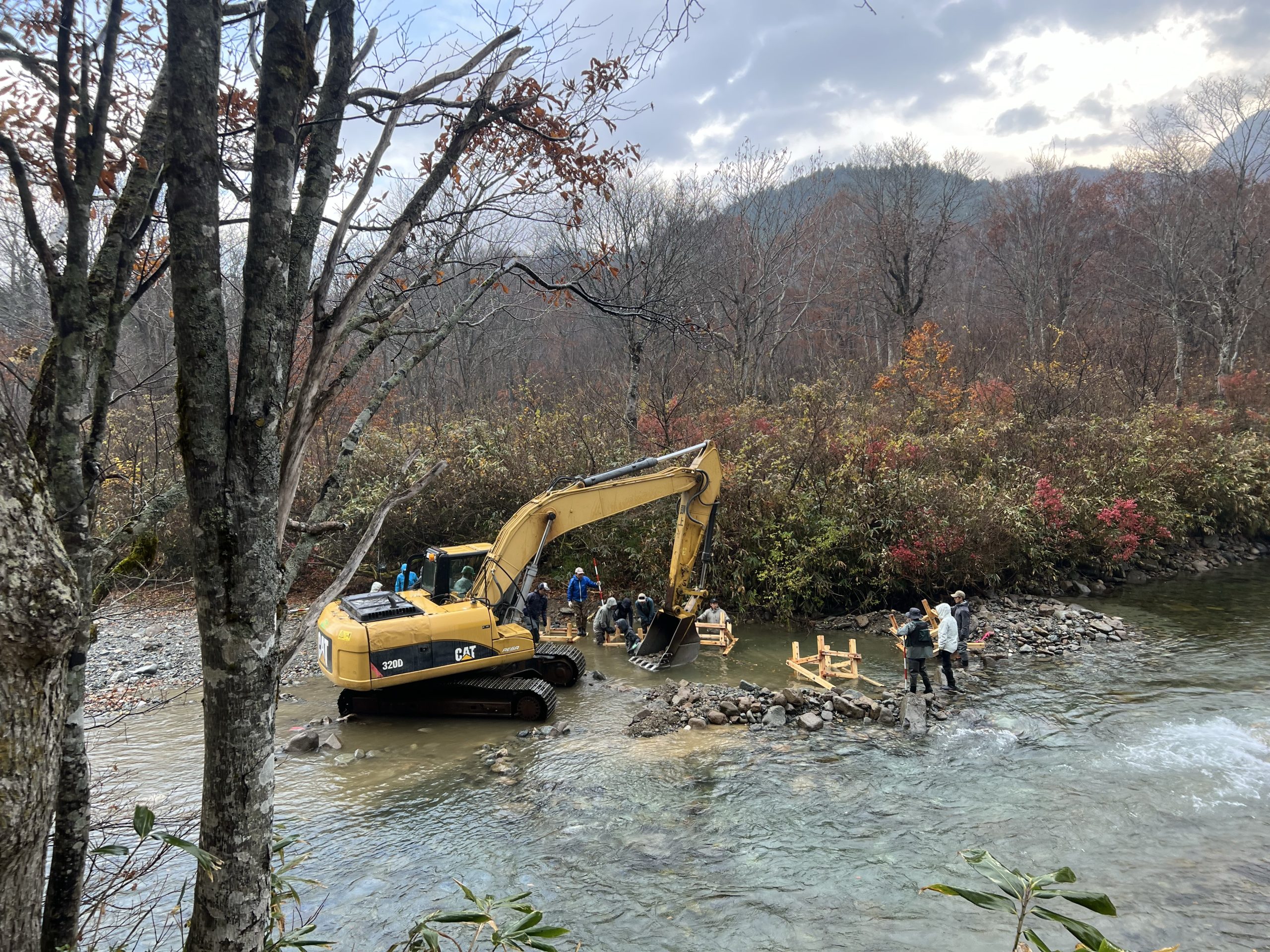

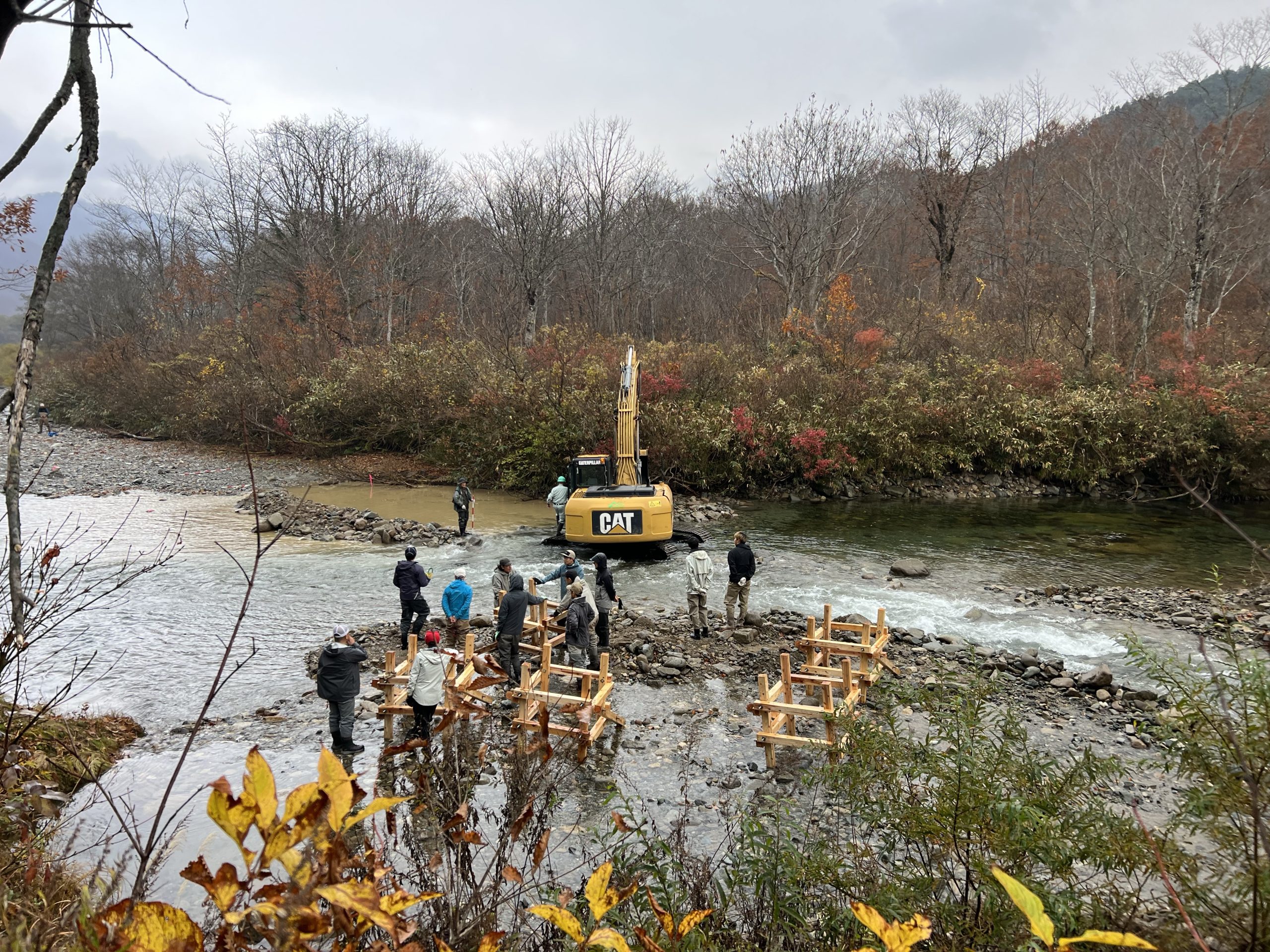

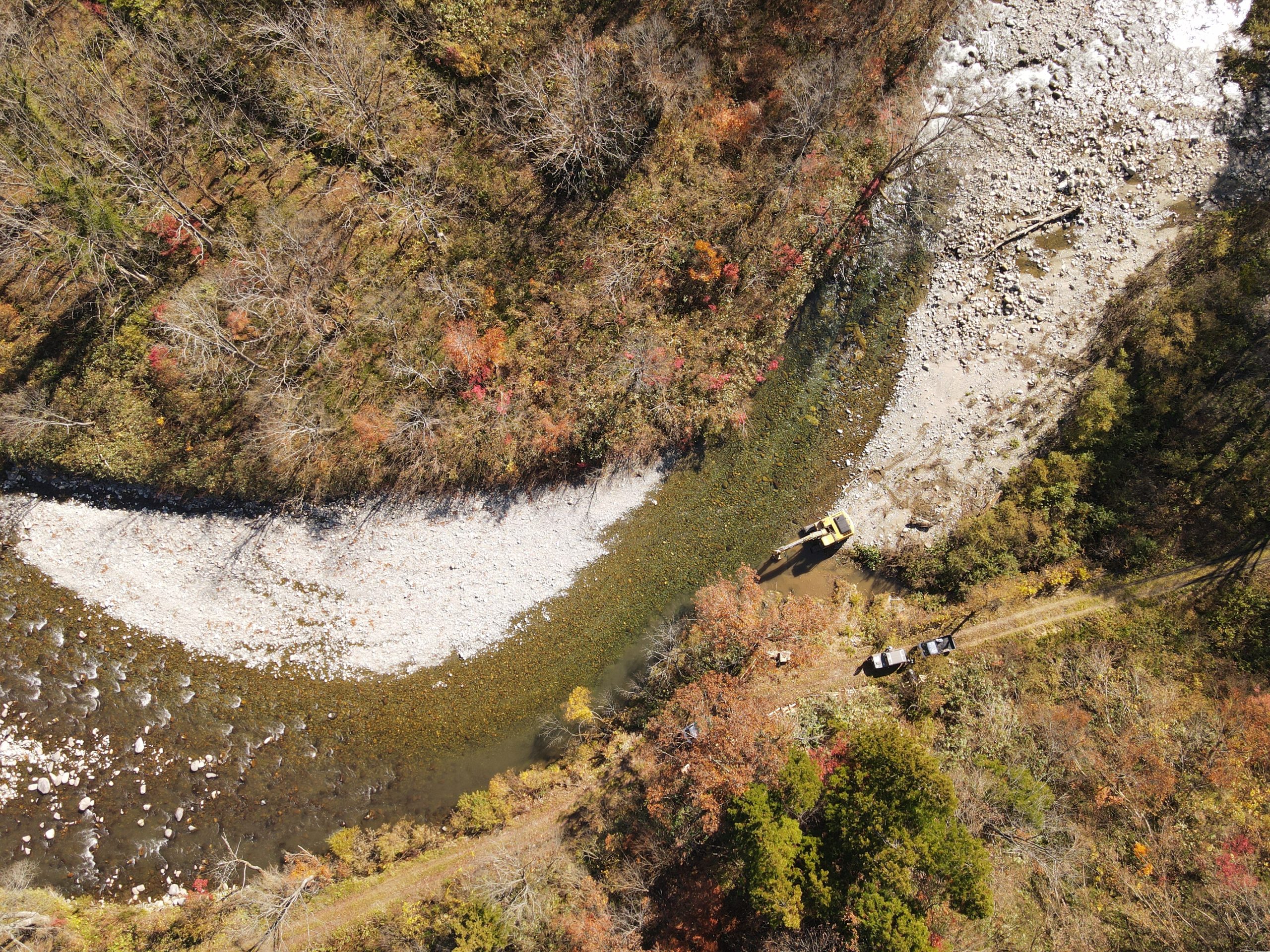

作業内容 宮ノ淵 イワナの淵を復活させる為のバーブ工を3基製作・設置します。
現地技術指導︓岩瀬晴夫（株式会社北海道技術コンサルタント）、河口洋⼀（徳島大学）、権田豊（新潟大学）
～スケジュール～

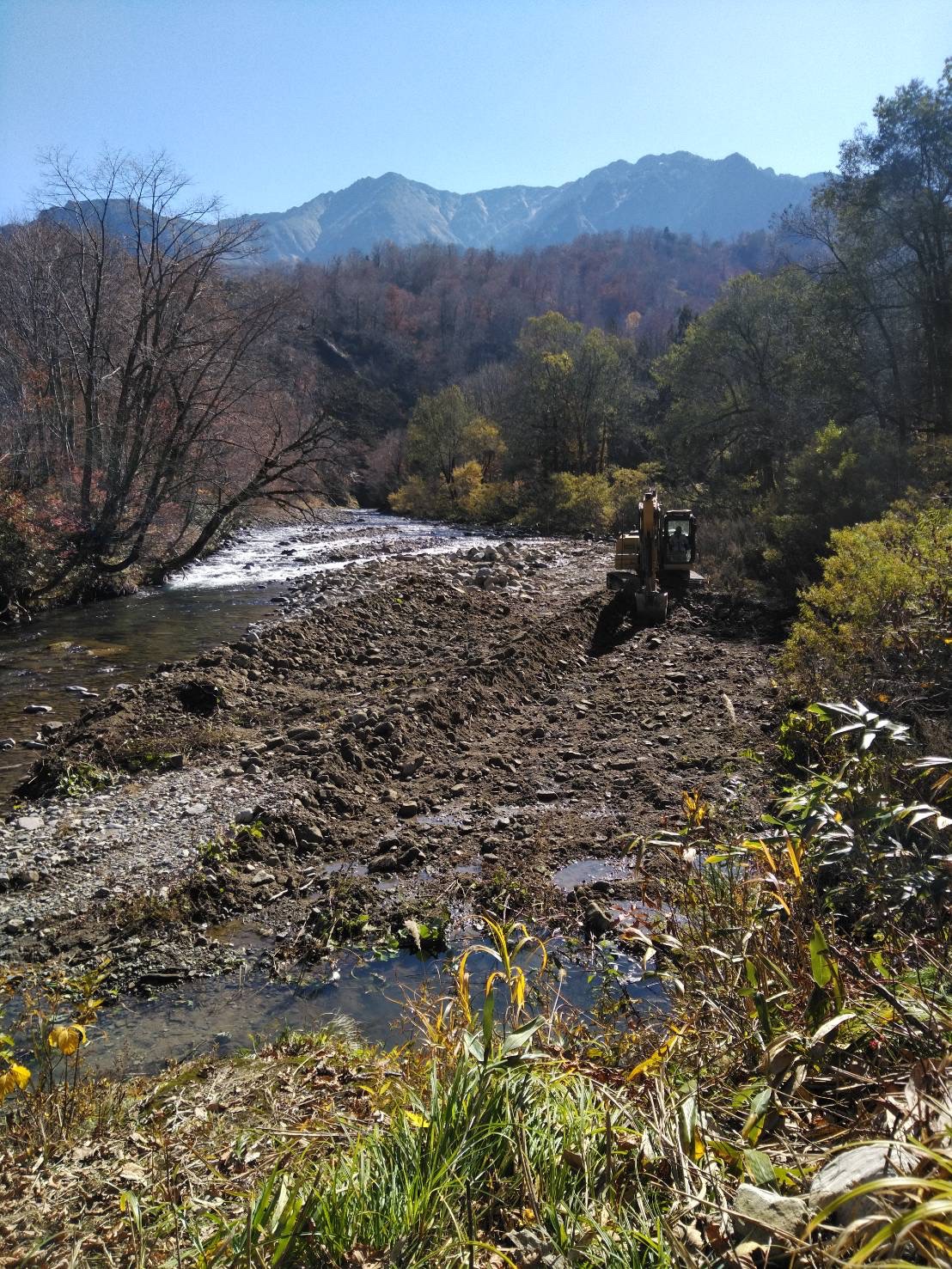

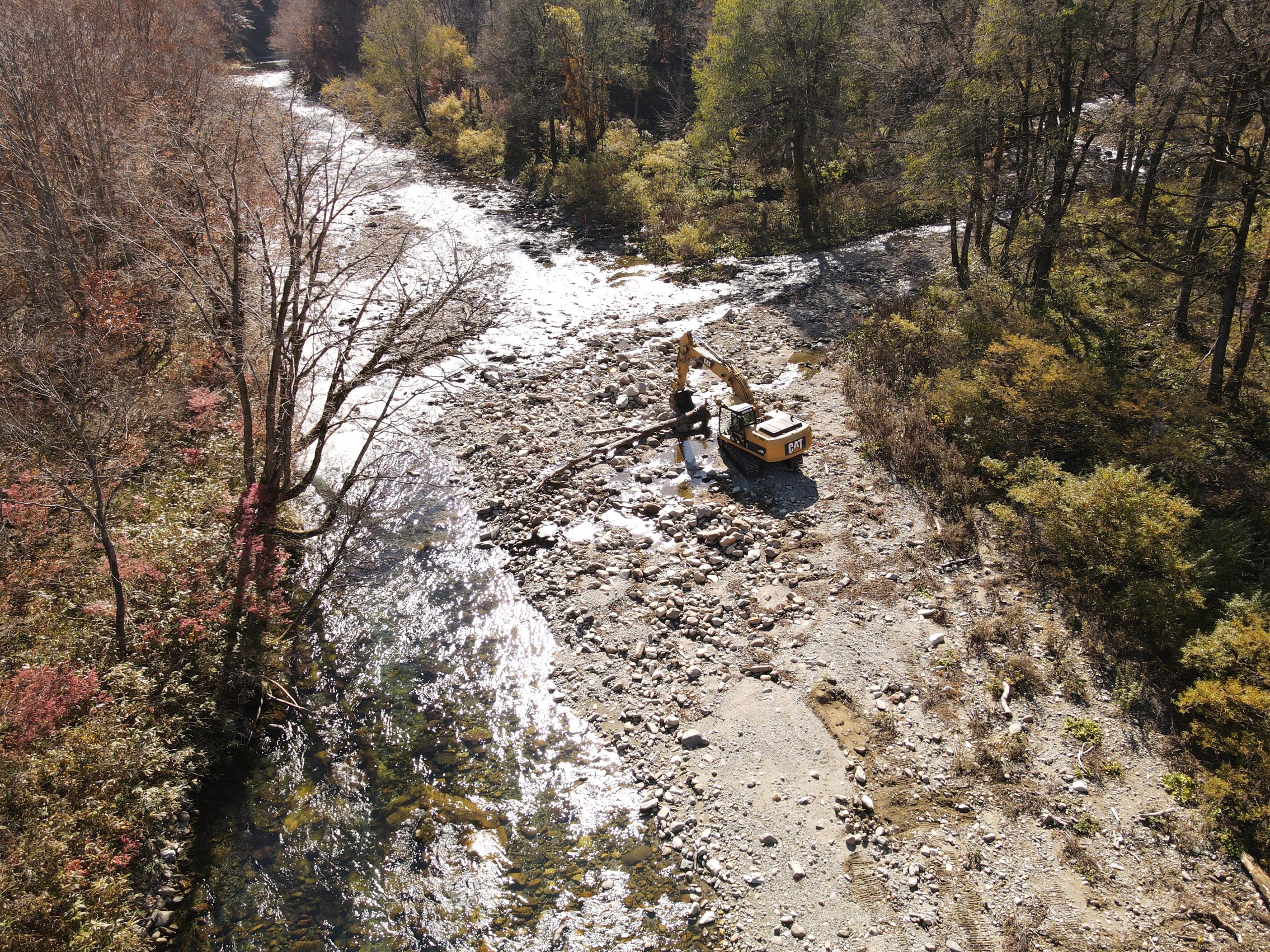

11月2日 北ノ又川内でバーブ工、製作下準備作業
11月3日 座学研修とバーブ工製作、設置作業
9:00〜10:20
イワナの淵づくりに関わる座学研修 ＠銀山平温泉「白銀の湯」
座学内容
奥只見の魚を育てる会の取組（中島典則 奥只見の魚を育てる会代表）
イワナの生態を知る（河口洋一 徳島大学大学院社会産業理工学研究部）
渓流の瀬淵構造を知る（権田豊 新潟大学農学部農学科）
バーブ工による淵づくりの挑戦（岩瀬晴夫 株式会社北海道技術コンサルタント）（10:20〜12:00） 昼食及び移動
（11:30〜16:30） ⼤イワナの淵づくりの実践＠北ノ⼜川
11月４日、 バーブ工 製作、設置作業
11月５日 予備日 ※作業の進捗状況により作業なしの場合もあります。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
参加費 無料
持ち物 ウエーダー（胴⻑靴）、カッパの上着、タオル、帽子、作業用手袋、昼食、飲み物等
※ 現場で暖かい汁物は用意する予定です。
時期的に寒さが予想されます。体温調節しやすい服装でお越しください。
下記フォームに必要事項をご記入頂き送信してください。
クリック→お申込みフォーム
※作業性とリスク回避の為、参加者があまりにも多い場合は人数を制限させて頂く場合があります
助成申請と新設計
助成金採択通知
2022年11月に応募していた河川財団「河川助成基金助成事業」の採択発表があり
今回の事業が採択となり、助成いただけることとなった。
そしてバーブ工の新図面も岩瀬さんから届いた。

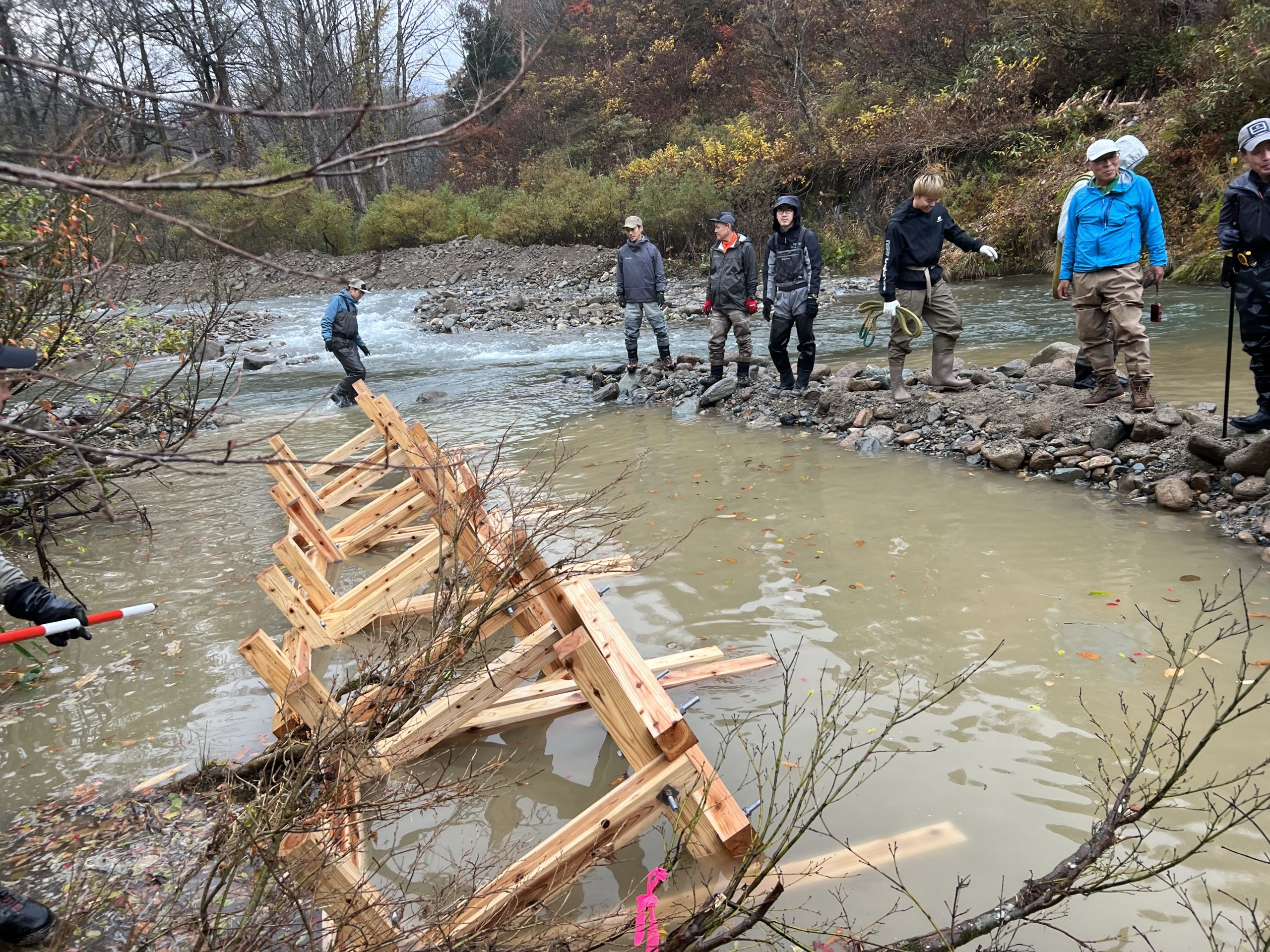

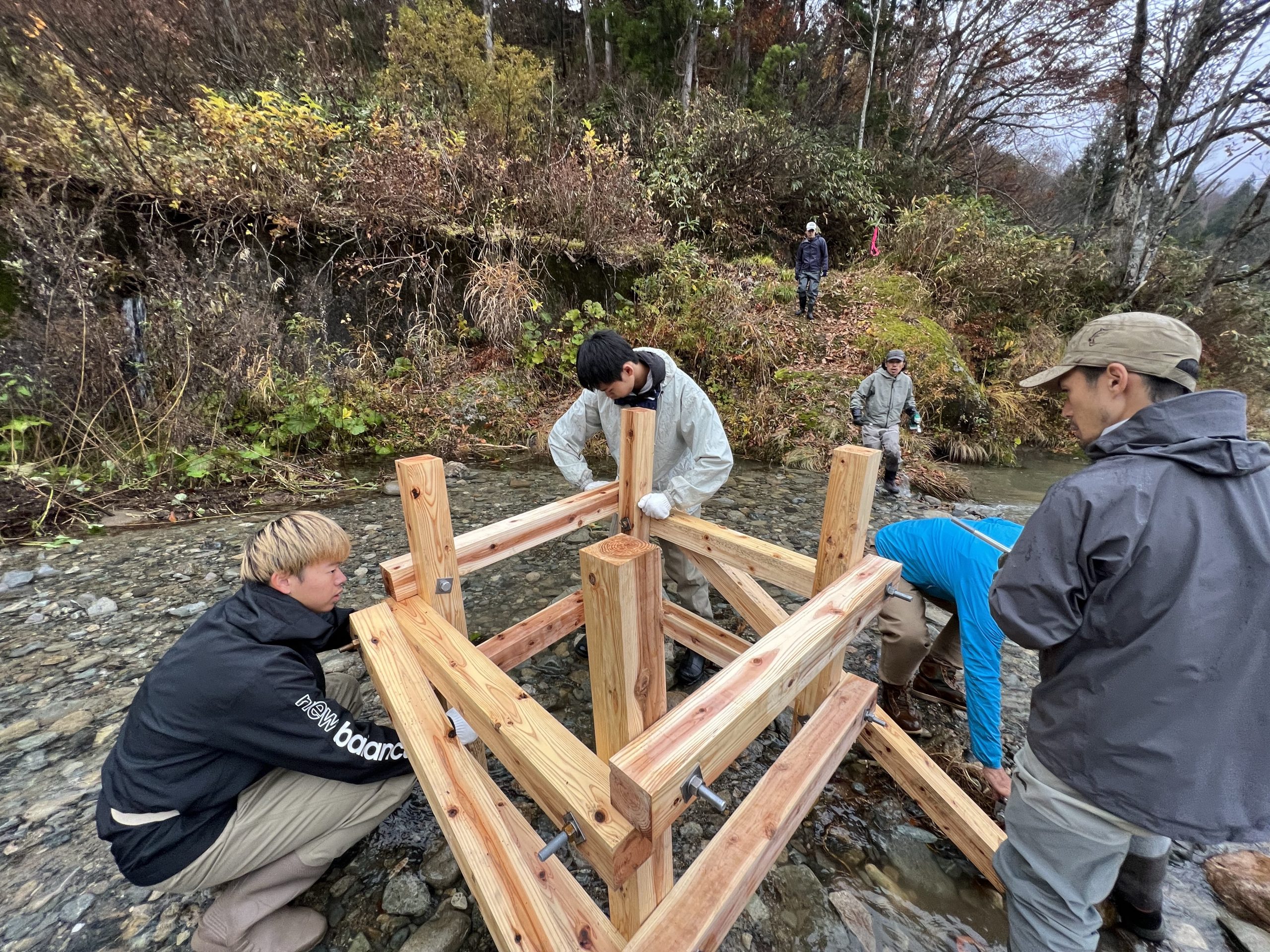

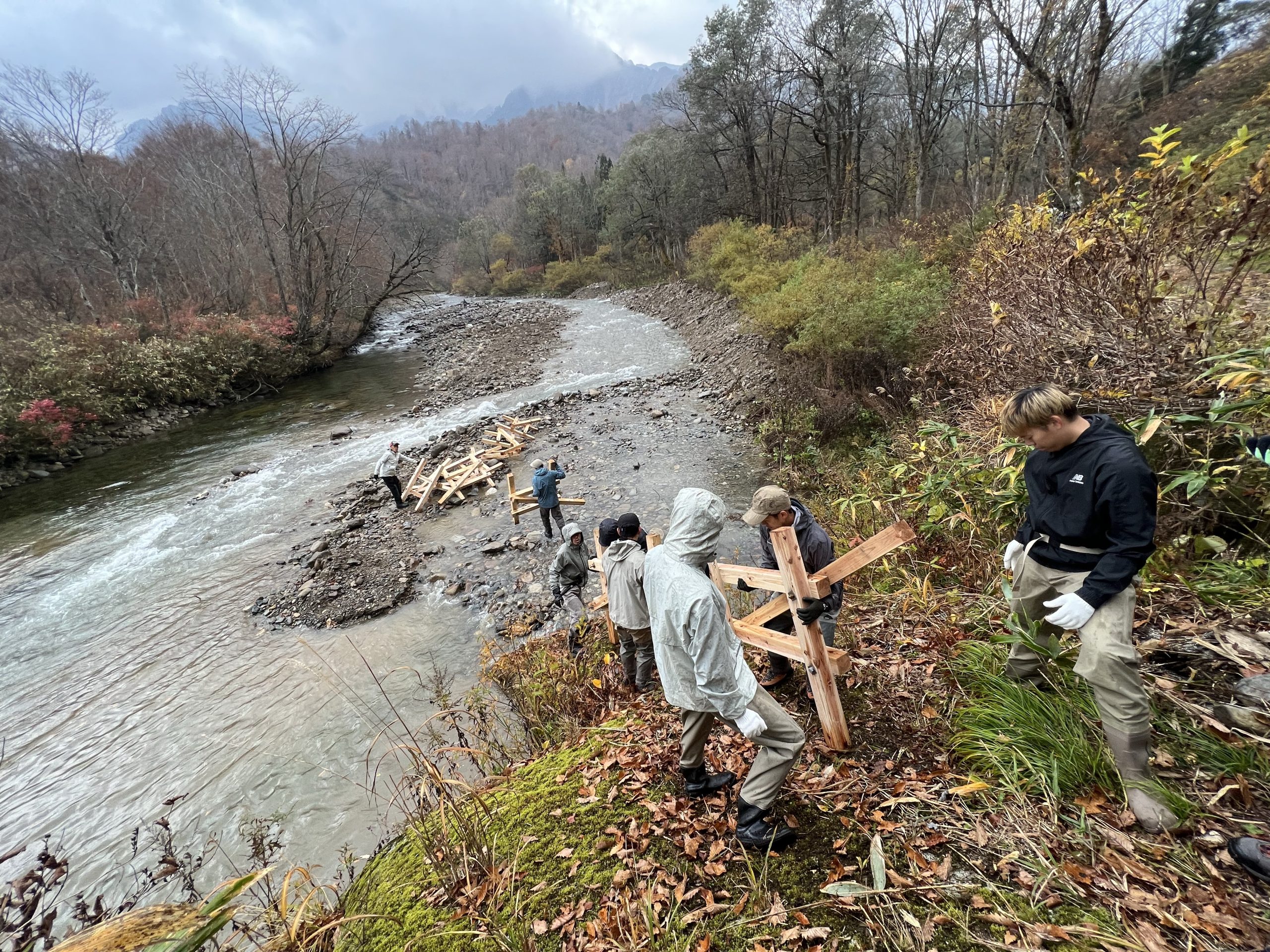

最終設計は木材で四角枠を組み、これを河床に設置し枠内に石を詰めてバーブ工とする方法となった。
ＺＯＯＭミーティングで多少の寸法の変更（予算と材の規格の都合）が出たが概ね、この図面で最終決定となった。
つづく・・・・
助成申請は不採択・・・木杭は・・・
2022年3月
前年秋に応募していた助成申請の結果が届いた。
下準備から書類作りまで多くの方にご尽力いただき、気持ち的には万全を期しての応募だったので
不採択通知は痛恨の極みだった。
今回の事業は会の財源だけでは不可能に近いので助成をいただくことは必須条件。
新たな助成先をさがしながら、事業計画と方法を引き続き練る事に・・・
2022年3月5日 ダムサイト
2022年3月5日 本流出合
木杭の耐久テスト結果は・・
2022年前年（2021年11月）に試し打ちした木杭を確認に行くと
積んだ石、打ちこんだ木杭は跡形もなく流されていた。
北ノ又の水の力が予想以上に大きく、バーブの設計も変更する事となった。
続く・・・
木杭試し打ち
計画書のバーブ工は河床に木杭を幾つか打ち込み、枠としてその木杭枠の中に現場にある程度の大きさの石を入れ、ネットで包み強い流れにも流されないバーブを作るというものだった。
ネットで包む為、バーブ完成当初は河川内で人工物のネット（黒）が目につくが時間の経過とともに砂や石が堆積し植物が発生しネットも馴染み目立たなくなるというイメージでした。
新案
出来るだけ景観も損なわないようにと岩瀬さんから新案が届いた。
新案ではネットの代わりに石にアンカーを打ち込みチェーンで各アンカーを繋ぎ一つの塊とする方法で
ネットと比べると外観はより自然になった。
材料費もネットと比べると削減できる。
木杭試し打ち
図面の中でどうしても気になることがあった。
それは木杭を人力で河床に打ち込むのだが大き目の石で河床が形成されている北ノ又川に木杭が入って行くのだろうか？という事だ。
2021年11月15日
北ノ又にて実際に木杭の試し打ちをすることとなった。
魚沼地域整備部治水課にも現地の状況と、課題、問題点を共有し協力頂けるととなった。
北ノ又の流れのパワーにどれほど耐えられるかの耐久テストも兼ね小さいバーブ工も設置する事とした。
岩瀬さん、河口さんが再び駆けつけてくれ、設置個所や角度など現場で指示を出す。
木杭は僕等素人では思うように入って行かないが土木のプロたちがやると人力でも打ち込めることが分かった。
木杭を打設後現場の石を入れバーブとした。今回はチェーンでの固定は無しで様子を見る事に。
今回の事業の具体的な予算も見えてきたので予算確保も進める・・・
アドバイスの元、幾つかの助成事業の中から「新潟県建設技術センター」が地域の発展、課題解決の為の調査研究、活動に助成する助成事業に応募する事とした。
宮ノ淵 修復計画
現地調査を終えると岩瀬さんが早速、修復計画案を作ってくれた。
（バーブの構造はこの計画書から変更になっています。）
過去の時間当たりの最大雨量が45年の歴史の中で、近年に集中している事はやはり地球規模の気候変動の影響でしょうか・・・・
宮ノ淵復活へ向かって
まずは岩瀬氏、河口氏より現地確認をしてもらう事となった。
2020年11月14日、北海道から岩瀬氏、徳島から河口氏が手弁当で駆けつけてくれた。
左：岩瀬氏 中央：河口氏 右：池田副代表
河川工学のスペシャリスト岩瀬氏よりどうして宮ノ淵が埋まってしまったのか？、今後どうなるかの予測説明等、様々なアドバイス、説明を受ける。
宮ノ淵上端の川幅が広くなるエリアは増水時、上流の（川幅の狭い）強い流れで動かされた大きな石が、川幅が広がり流れが緩んだ所で石を動かすパワーが無くなり堆積して行く。（白沢合流点付近）
この堆積した石は新潟福島豪雨以上のパワーのある水が出ないと動く事はないという事。
10年、30年、もしかしたら100年後にはその様な水が出る事があるかもしれないが、それまでの間に現状で問題がないのか・・・
現場では本当に貴重なアドバイスを頂きました。

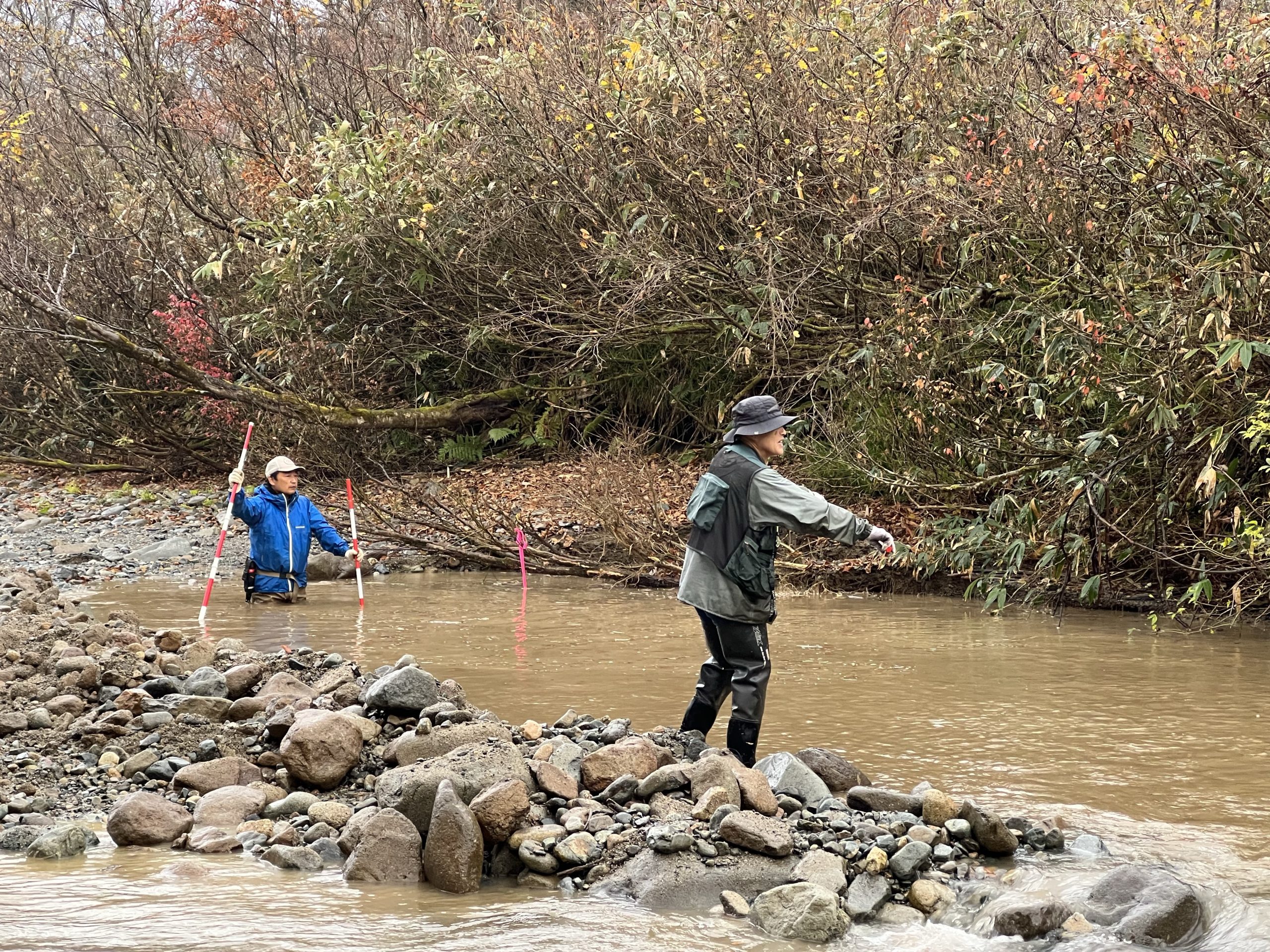

その後、河川内に降りて大まかな測量を行い、改めて大量の石が宮ノ淵上端に堆積している事がわかりました。
バーブ工法
豪雨から数年。
淵として機能しなくなった宮ノ淵をどうにか復活させたいという想いはあるものの
復活させる方法をどうしたものかと暗中模索の日々。
そもそも素人考えでは重機で淵に堆積した土砂を取り除く位しか思い浮かばない。
重機で掘り下げれば復活するのか・・・
またすぐに埋まってしまうのでは・・・
出来れば、重機に頼らず、できるだけ人力やその場にあるものを利用してどうにかできないものか・・・
そんな話をしながら月日は流れ、ここ数年はフィッシュウォッチングも開催できずにおりました。
バーブ工法と出会う！
そんな折、銀山平や育てる会にアドバイス、ご尽力を頂いている徳島大の河口准教授からバーブ工法という技法の情報を頂いた。
バーブ工法のバーブとは釣り針のバーブ（かえし）の事で川の流れに対して、河岸から高さの低い（水面直下位の高さ）堤防を上流に向け数ｍ突き出し（これがバーブ）、流れに運ばれてくる砂を溜め、現在の流れを時間を掛けて蛇行させ寄り洲を形成することを目的とした新しい河川工法の技術だそうです。
そしてこのバーブ工法の第一人者が㈱北海道技術コンサルタント川づくり計画室の岩瀬晴夫さんで河口さんと仕事上の繋がりもあり、宮ノ淵復活の為のアドバイスをいただける事となった。
続く・・・

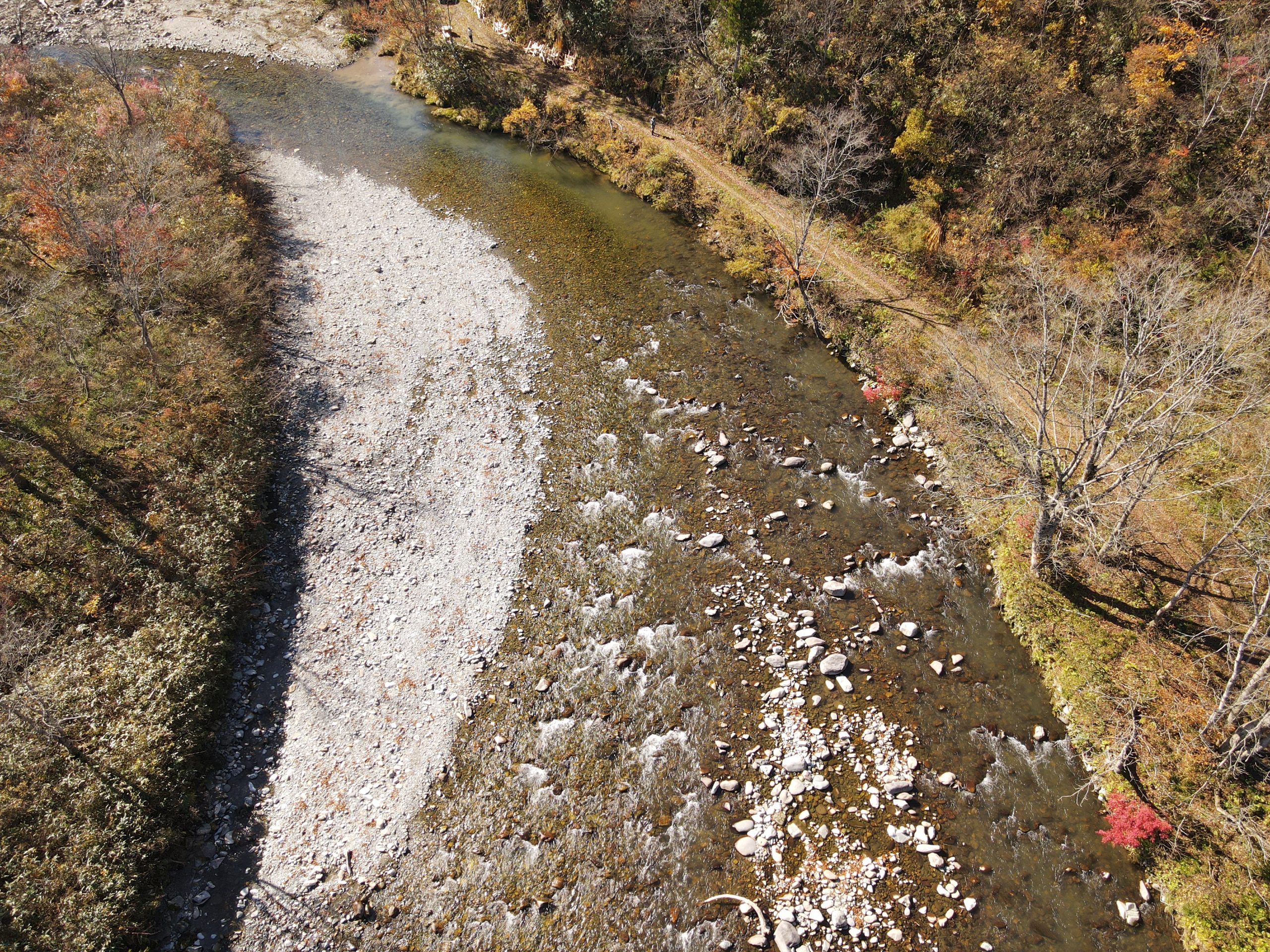

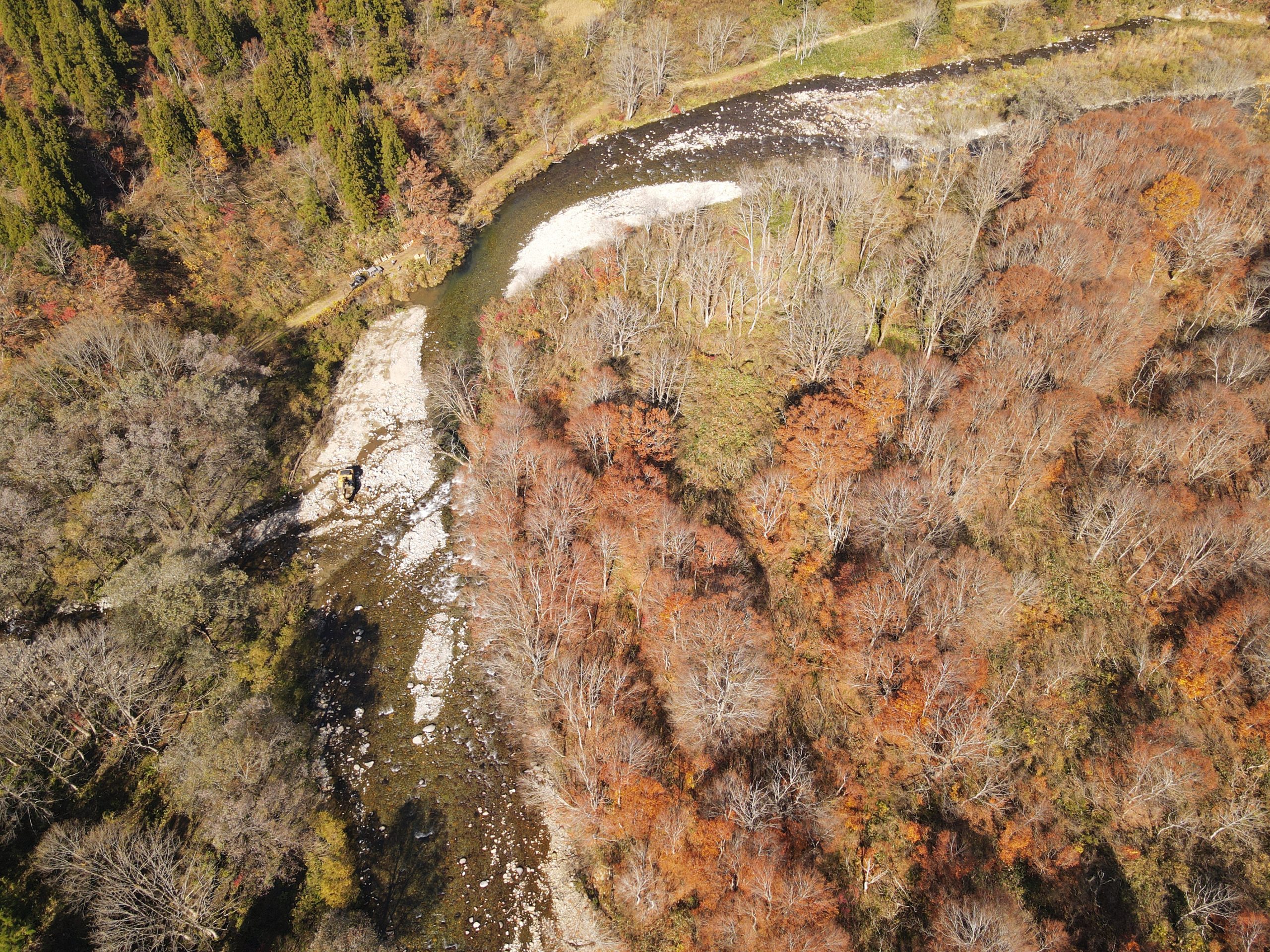

写真は2020年11月18日の宮ノ淵 画像右側が上流
豪雨後の北ノ又川調査・・・
豪雨後の8月・・・池田副代表、北ノ又保護区監視の星和夫監視員、当時漁協銀山分会長だった星隼人（育てる会事務局）の3人で禁漁区内のリサーチに出かけた。
落ちた橋、抜けた林道、大きく変わった流れ、河畔林が丸ごと流された場所から大きな水のパワーには驚かされた。
しかし幸い、宮ノ淵は埋まらずに淵として残っていたことに安堵したことを覚えている。
しかしこの年から宮ノ淵は埋まり始めた・・・
豪雨のパワーで上流から押し流された大きな石は宮ノ淵上端の川幅が広くなるエリア（流れが緩くなる）に堆積した。
豪雨で運ばれ堆積した石は通常の増水のパワーでは動かず、小さなを動かしながらゆっくりと流れを変えていった。
浅く、広くなってしまった流れに河床を掘る力は無く淵は埋まっていった。
埋まった淵に遡上魚が付くことは無くなり、ここ数年、宮ノ淵で大岩魚の姿を見る事は無くなってしまった。
